概述
YSTC26是一款手持式的超声波涂层测厚仪，采用脉冲反射超声波测量原理，专业用于陶瓷、塑料、玻璃等可传导超声波的非金属基材表面涂层的厚度和基材自身的厚度，也可以测量金属基材表面涂层的厚度和金属基材自身厚度。
主要功能
可同时测量多层涂层或涂层+基材厚度，满足复杂检测需求。
仪器采用高速ADC数据采集，分辨率高达1μm。
高清IPS彩色大屏设计，操作简单方便。
具有增益自动切换功能，可根据材料类型和厚度自动选择合适的增益。
超大测量范围：13~1000μm（环氧树脂涂层），300~14800μm（45#钢）。
测量波形显示，可移动波形显示区域的绿色光标，查看其余波形的数据。
支持数据导出。
具有量程设置功能，能够有效过滤干扰回波。
具有预估厚度设置功能，提高仪器对多次涂层测量的准确性。
三种声速设置方式，灵活适应各种场景。
具有环境温度补偿功能，数值稳定，允许长周期校准。
产品应用
适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他超声波的良导体的厚度。
基本原理
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过准确测量超声波在材料中传播的时间来确定被测材料的厚度。
规格参数
| 项目 | 参数 |
|---|---|
| 型号 | YSTC26 |
| 测量范围 | 13~5500μm（环氧树脂涂层），300~14800μm（45#钢），视具体材料而定 |
| 分辨率 | 1μm |
| 测量精度 | ≤±(3%H+3μm) H为标准值 |
| 声速范围 | 1000~9999m/s |
| 显示屏 | 800×480点阵IPS彩屏 |
| 单位 | μm/mil |
| 最小测量区域 | Φ6mm |

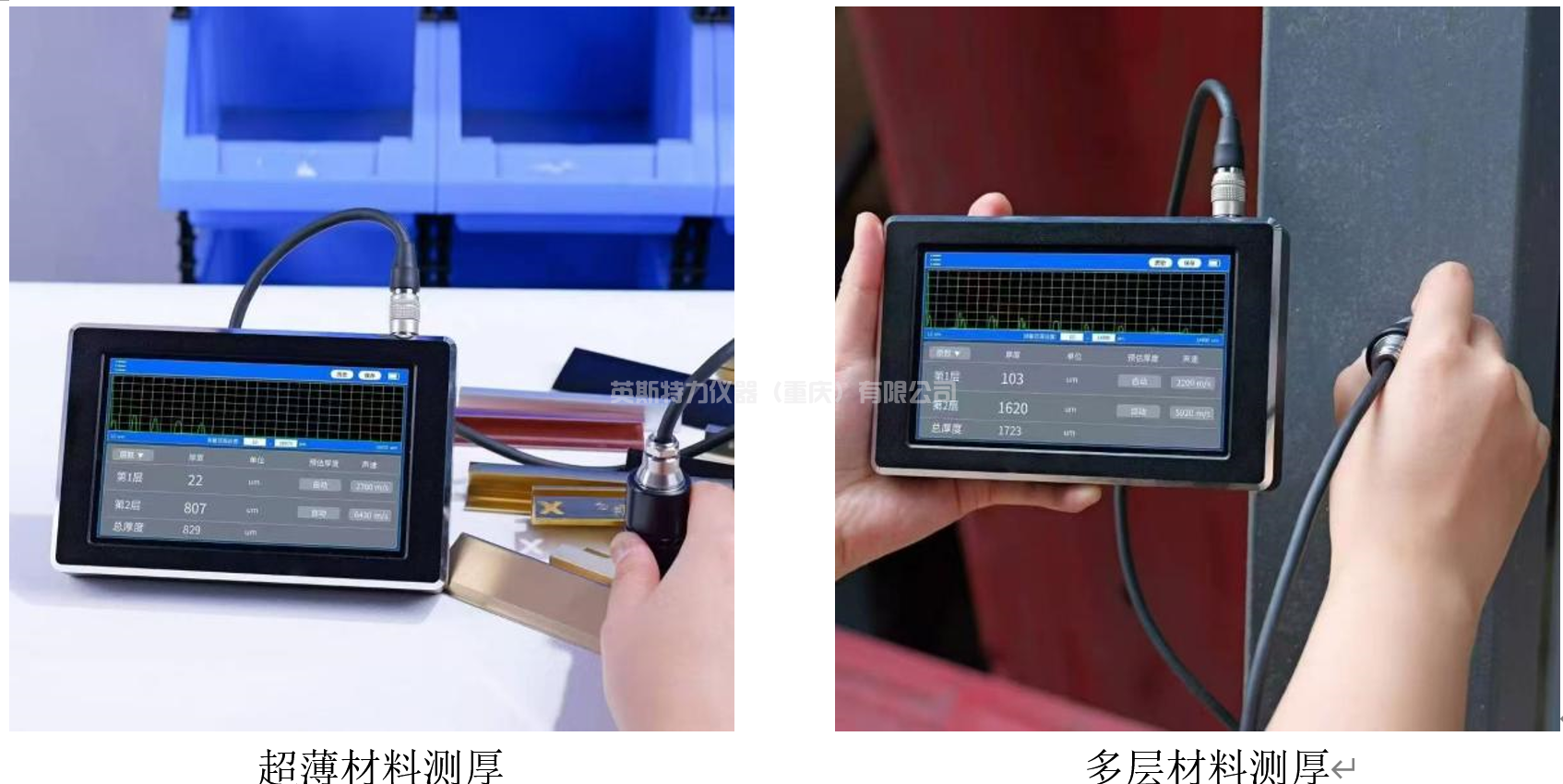

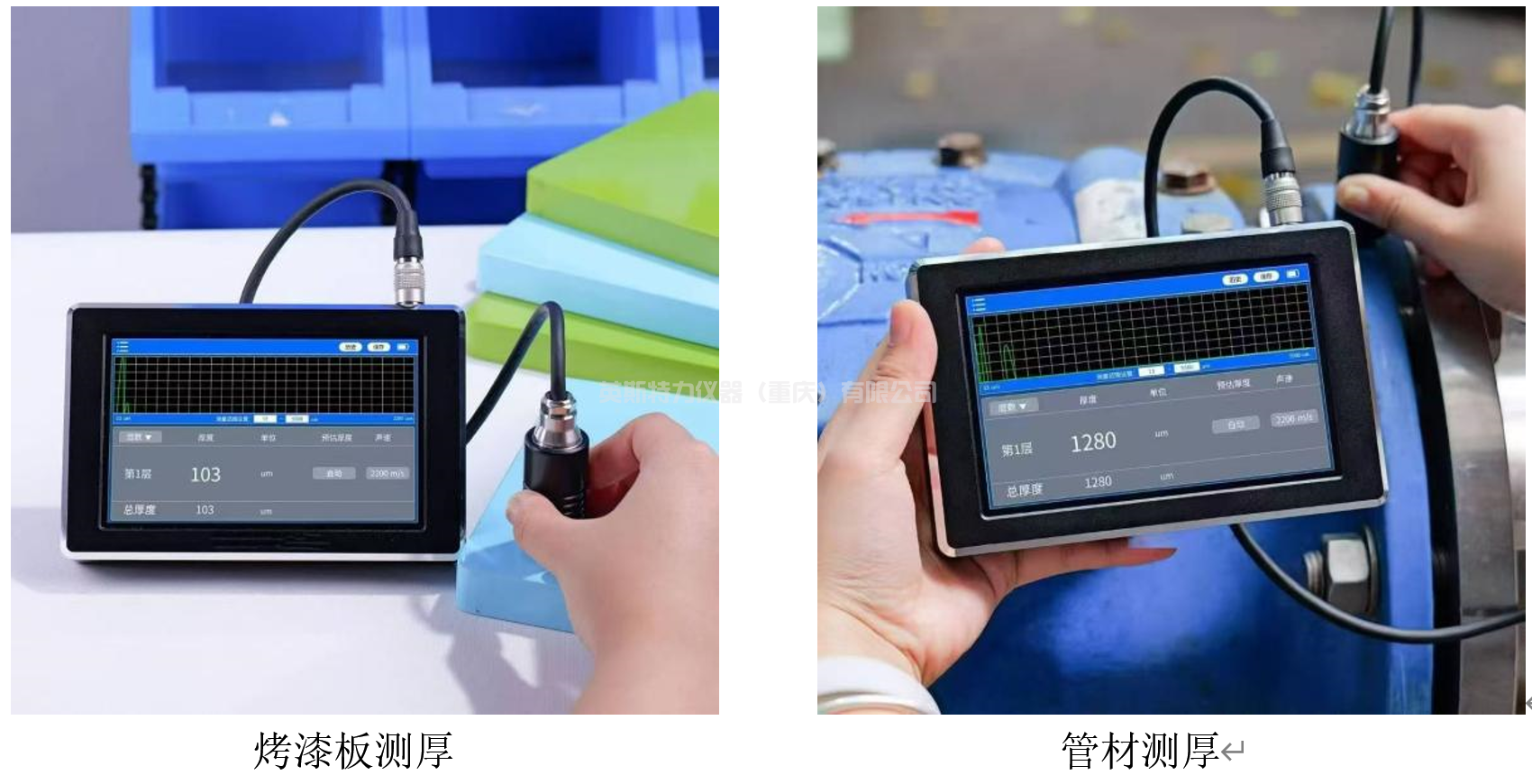

现场实测
各种材料声速表
| 材料 | 声速（m/s） |
|---|---|
| 铝 | 6340~6400 |
| 钢 | 5920 |
| 不锈钢 | 5740 |
| 黄铜 | 4399 |
| 铜 | 4720 |
| 铁 | 5930 |
| 铸铁 | 4400~5820 |
| 铅 | 2400 |
| 尼龙 | 2680 |
| 银 | 3607 |
| 金 | 3251 |
| 锌 | 4170 |
| 钛 | 5990 |
| 锡 | 2960 |
| 丙烯酸（类）树脂 | 2760 |
| 环氧树脂 | 2540 |
| 冰 | 3988 |
| 镍 | 5639 |
| 树脂玻璃 | 2692 |
| 聚苯乙烯 | 2337 |
| 陶瓷 | 5842 |
| 聚氯乙烯 | 2388 |
| 石英 | 5639 |
| 硫化橡胶 | 2311 |
| 聚四氟乙烯 | 1422 |
| 水 | 1473 |
* 产品图片以实物为准，以上参数为典型数值，参数变更恕不另行通知！
