邵氏硬度计的介绍和制样方法

发布时间:2022-05-12 08:30:40人气:

什么是硬度?

        硬度是物质变形程度或抗穿刺性的物理量度。 硬度可分为相对硬度和绝对硬度。 绝对硬度一般在科学界使用,在生产实践中很少使用。 我们通常使用硬度系统作为相对硬度,常用的标记方法有以下几种:Shore(也叫Shore,Shore,英文SHORE),Rockwell,Brinell。 本文介绍了用于测量橡胶、泡沫、塑料等硬度的肖氏硬度计。


  什么是邵氏硬度?


        邵氏硬度(Shore scleroscope risk),简称HS。 它是表示材料硬度的标准。 最早由英国人Albert F. Shore提出,在橡胶和塑料工业中应用最为广泛。

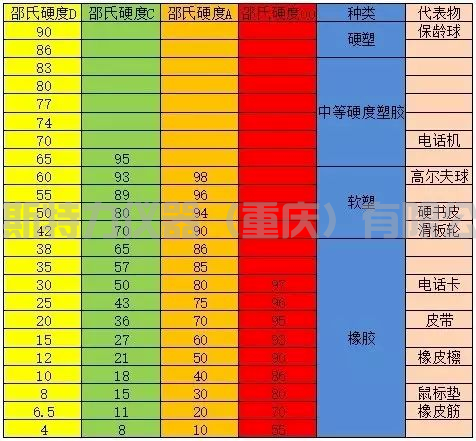

  主要分为几种型号:


 邵氏A型:适用于测试中低硬度塑料、皮革、各类橡胶、聚酯、蜡等。


 邵氏C型:适用于测试泡沫、海绵、鞋用微孔材料等。


 邵氏D型:适用于测试硬质橡胶、硬质树脂、玻璃、热塑性塑料、印刷板、纤维等。


 邵氏硬度测试的原理是什么?


  邵氏硬度计采用具有一定形状的钢压头,在试验力的作用下垂直压入试样表面。 当压头表面与试样表面完全贴合时,压头尖端相对于压头平面具有一定的相对性。 延伸长度L(即压痕针进入待测物体的深度)用L值来表征肖氏硬度。L值越大,肖氏硬度越低,反之亦然 .


  如何使用邵氏硬度计?


  将试样放在固体表面上,握住硬度计,压头距试样边缘至少12mm,将压头平稳地压在试样上,将压头垂直压入试样,直至压头与试样读数 完全接触时在 1s 内。 在不同位置测量硬度值 5 次,测点之间的距离至少为 6mm,取平均值(微孔材料的测点至少相距 15mm)。 硬度计装置最好在同类型的试验台上一起生产!


  使用前应该注意什么?


  1、测量前,检查硬度计指针在自由状态下应指向零位。  (若指针偏离零位,可松开右上角压紧螺丝,转动表面,对准零位) 将硬度计压在玻璃板上时,(压针端面与 压脚底面与玻璃板紧密接触)指针应指向 100 度。 如果它不指向零和100度,你可以轻轻按几下针。 如果仍然不指向零和 100 度,则不能使用。


  2、硬度计使用35000次后,建议每使用10000次按GB531检查弹簧压力与指针刻度的关系以及压头末端的形状和尺寸。


  3、硬度计使用完毕后,放入仪器箱或仪器箱内,并置于干燥处,以防受潮。


  4、固定载荷测量架上的升降轴和工作台底部应经常擦拭干净,并涂抹少量防锈油以防生锈。


  如何制作样品?


  1、橡胶样品和试验温度应分别符合GB531和GB527的要求:


  (1)橡胶试样厚度不小于6mm,宽度不小于15mm,长度不小于35mm,试样厚度不小于15mm。


  小于6mm时,可将同一张薄膜重叠测量,但不超过4层,要求薄膜上下平行。


  (2)橡胶硬度测量温度为18-28摄氏度,试样应在试验温度下至少存放5小时。


  2、塑料样品和测试温度符合HG-125-65规定:


  (1)塑料样品不是正方形,边长50mm,厚度6mm。 也允许使用 50X15mm 的试样。


  (2)塑料硬度测量温度规定为20℃±2℃,试样在试验温度下放置16小时。


  3、 橡塑样品表面应光滑、平整、无缺陷、无机械损伤和杂质。


橡胶硬度估算方法

估算硬度=橡胶基础硬度+填料(或软化油)用量×硬度效应值填料(或软化剂)  硬度效应值如下:



 橡胶硬度估算方法

估算硬度=橡胶基础硬度+填料(或软化油)用量×硬度效应值填料(或软化剂)  硬度效应值如下:

胶种

基本硬度

烟片NR IR

43

标准NR、低温SBR、CHR、顺丁橡胶 BR9000

40

高温SBR

37

充油(37.5份)SBR1712

26

IIR

35

充油(25份)SBR

31

NBR(中、中高丙烯腈)、CR、CSM

44

充油顺丁胶BR9073(37.5份油/100份胶)

30

NBR(低丙烯腈)

41

丁腈聚氯乙烯共混胶(NBR 70/PVC 30)

59

三元乙丙橡胶EPDM

56

三元乙丙橡胶EPM

42

丙烯腈含量40%以上的NBR

46

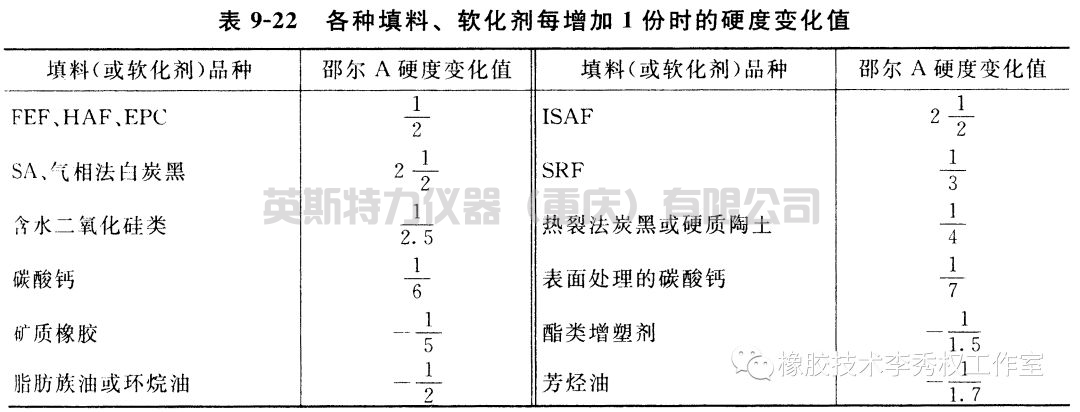

每增加1份填充剂或软化增塑剂胶料硬度的效应值

填充剂或软化增塑剂

硬度的效应值

SAF(N110)、ISAF(N220)、HAF(N330)、FEF(N550)、GPF(N660)、EPC、MPC、槽法炭黑、喷雾炭黑

加0.5(即2份增加1硬度)

气相法白炭黑、沉淀法白炭黑

加0.5(即2份增加1硬度)

SRF(N770)

加0.33(即3份增加1硬度)

含水二氧化硅类

加0.4(即2.5份增加1硬度)

热裂法炭黑(N800、N900)或硬质陶土

加0.25(即4份增加1硬度)

软质陶土

加(0.1~0.143)(即7~10份增加1硬度)

碳酸钙

加0.143(即7份增加1硬度)

表面处理的碳酸钙

加0.167(即6份增加1硬度)

固体软化增塑剂、石油类树脂、矿质橡胶

减0.2(即5份降低1硬度)

酯类增塑剂

减0.67(即1.5份降低1硬度)

脂肪族油或环烷油

减0.5(即2份降低1硬度)

芳烃油

减0.588(即1.7份降低2硬度)
