全谱火花直读光谱仪-日立分析仪器OE720

发布时间：2024-03-04 13:54:05人气：

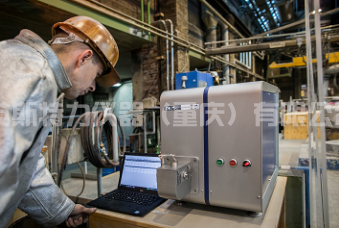

OE720落地式直读光谱仪技术特点

一、 OE720是一款金属加工企业最理想的高性能仪器。

重量84千克，尺寸规格425mm x 535mm x 760mm

无需运输锁，您只需连接氩气，通过USB口插上笔记本电脑，即可完成仪器的安装；

提供非常高的分析性能和无与伦比的性价比；

为检测行业及金属相关企业量身定制的稳定和高精确的分析手段。

一、 OE720采用最先进的半导体探测器和新型光学概念。这使得日立的OES光谱仪在同类产品中具有最高光学分辨率，因此您不必在高性能和低成本之间作出选择

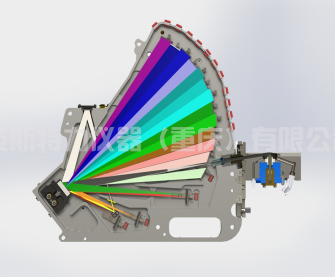

帕邢-龙格装置多块CMOS光学系统；

174-670nm (按实际需要可以延长至766nm)的波长范围覆盖了几乎所有的元素谱线，能够分析所有的常规元素；

最新型的数字火花源技术能够最大程度优化激发参数，降低各元素的检出限；

全新设计的CMOS读出系统，提升分析性能；

设备采用无光纤设计，实现元素的无损耗测量，保证仪器的长期稳定性，减少用户对设备的维护成本以及操作人员维护工作量。

二、 OE720可测试常规含量的N元素。

利用N 174 nm的谱线，其检出限为500ppm；

全新优化设计的火花台，密封性更好；

新的等离子观测视角，可提高分析性能

三、 OE720台式/落地式光谱仪-采用氩气填充式净化系统，光室洁净度高，不存在油蒸气污染：

直接透镜的进光保证最佳的紫外光透光率；

可通过软件监控氩气吹扫的效率；

维护简便：透镜拆卸方便，清洁简单。

四、 OE720落地式直读光谱仪具有波长实时校正的功能，确保测量的准确性。

在激发样品时，仪器自动快速寻找并校正谱线位置，避免了费时费力的手动操作和人为误差；

实时波长校准功能保证了优异的长期稳定性。

五、 OE720落地式光谱仪采用开放式火花台，使样品的放置及分析更加简便。

开放式火花台设计，适合各种不规则形状和尺寸的样品；

可选配小孔径的火花台板；

可选配不同尺寸的样品夹具，适配器的调整和使用非常方便；

线材最低分析直径可至 1 mm。

六、 OE720 落地式光谱仪采用了独特的喷射电极技术（JET STREAM）。在激发状态下，电极周围会形成氩气喷射气流，这种技术会带来以下独一无二的优势：

激发点周围的氩气流保证了激发过程不受外界干扰；

最大程度地减少氩气的消耗量，降低了客户的使用成本；

样品台无须完全密封，线材等小样品也可以借助适配器进行分析。

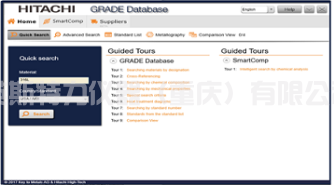

七、 OE720落地式光谱仪可选配全球最大的金属材料牌号库GRADE Database，能简单快速地进行牌号查询。

牌号库内容强大，它能提供75多个国家和标准中超过35万种金属材料的1500多万条记录；

操作简单，只需点击几下就可以更新您仪器上的牌号库–无需花时间查找标准和牌号目录；

除了显示牌号的化学成分外，GRADE Database还可以显示机械性能、物理性能、热处理性能等信息。

八、 OE720台式/落地式光谱仪的操作软件具有中、英、德等多国语言版本，简单易学，没有任何光谱仪器知识背景的操作人员只需简单培训，就可操作仪器。

SpArcfire软件具有标准化、控样校正、干扰校正、基体校正、分析程序自动选择等功能；

日常操作和监控功能简便易用，Windows界面易于操作；

软件集成系统自我诊断功能；

操作者权限控制功能能够有效防止误操作；

各种不同的结果模式可供选择：浓度、牌号、强度、SD、与选定牌号比对结果；

可自动保存、打印结果，并可传输数据至远程设备，也可将数据结果直接保存至其它应用软件，比如Excel和PDF等。

OE720落地式直读光谱仪技术参数

OE720落地式光谱仪可应用于固体金属样品的元素定量分析及牌号鉴定。光学系统采用CMOS检测器，光谱范围覆盖黑色、有色金属典型材料，全新数字光源，仪器装备有氩气冲洗火花台，开放式火花台适合不同形状和尺寸的样品分析。

Spectrometer Optical System光谱仪光学系统

- Paschen / Runge mounting Multi-CMOS optics采用帕邢-龙格装置多块CMOS光学系统

- Diameter Rowland circle: 400 mm. 罗兰圆直径：400 mm

- Effective wavelength 174 – 766nm. 波长范围：174 – 766nm.

- Pixel resolution 7 pm. 像素分辨率：7 pm

- External entrance window, easy access for cleaning or exchange外部入射窗口，方便清洗及更换

- High stability against outside influences thanks to Peak Position Alignment (PPA).

实时波长校准功能保证了优异的长期稳定性。

- Solid, robust technology and compact design allow continuous use in any location, in the lab or on site, even in rugged conditions.

保证仪器能够在任何恶劣的环境中持续正常工作，从实验室到炉前现场，甚至更严酷的环境

Spark Source火花源

- New digital spark generator with optimized discharge parameters for atomic lines, lowering detection limits of a wide range of elements全新的数字光源，电脑调节最优的火花激发参数，帮助降低元素检出限

- High energy pre-spark (HEPS) 高能预燃技术 (HEPS)

- Computer controlled parameters计算机调节参数

- Frequency 80– 1000 Hz频率80 – 1000 Hz

- Voltage 250 – 500 V电压250– 500 V

Argon Flushed Spark Stand氩气冲洗火花台

- Three-sided open sample stand开放式样品台设计

- Jet-Stream-Electrode with low argon consumption低氩气消耗的“喷射电极”技术

- Universal adjustable sample clamp通用可调样品适配器

- Exchangeable sparkstand plate for individual matrices特殊样品可更换相应火花台

- Air cooled空气冷却系统

Computer and readout system (external PC) 计算机及读出系统（笔记本电脑，台式电脑可选）

- Intel(R) i3-7100U 英特尔i3处理器

- Windows 10 operating systems Windows 10操作系统旗舰版

- Min. 2.40 GHz and 4 GB Ram 主频2.40GHz内存4.00GB

- AMD Radeon R5 M330 显卡

- Hard disk 硬盘容量500GB

- CD-burner CD烧录功能

- Multi-channel A/D converter多通道A/D转换

- Fire-Wire, LAN Ethernet防火墙，局域网

- Parallel interface并口

- Serial (RS 232) Interface系列RS232接口

- 2 USB Interfaces, 2个USB接口，

- VGA Video port视频输出功能

- Battery life 5 hours电池续航时间 5个小时

- External, 14.1 “TFT-LCD–Display 14.1 “液晶显示器

- Resolution 1280 * 800 分辨率1280 * 800

- Weight 1.94Kg 重量 1.94千克

Data Output数据输出

- Matrix-, Inkjet-, Thermo- or Laser printer, all standard printers can be used可接驳各种标准打印设备

- Storage on disc (or other medium) and transfer to other programs (Excel, PDF) 数据存储在移动存储器上或以Excel、PDF形式输出

- Network connection via serial or USB-Interface网络连接通过串口或USB接口

Software软件

- Operating system Windows 10 Windows 10操作系统,

- spectrometer software SpArcfire 光谱仪SpArcfire操作软件

- Optional data maintenance programs 可选数据维护程序

Analytical Functions of Spectrometer Software操作软件分析功能

- Type recalibration控样校正

- Global or partial recalibration全局或局部标准化

- Reproducibility check during recalibration and analysis校准和分析时再现性检查

- Automatic display of required recalibration- or control samples校准或监控样品的自动显示

- Flagging of results beyond calibration range自动标识超出曲线范围的结果

- Input of user-defined sample identity codes用户自定义样品码输入

- Automatic or user-controlled printout of analytical results自动或用户自定义分析结果的打印、存储及输出

- Free editable grade database自定义牌号数据库

- Grade-search and identification牌号搜索和牌号鉴定功能

- Input of user-defined formulas自定义公式输入

- Output of analytical results in light quantity intensities, ratios, recalibrated intensity ratios, corrected recalibrated intensity ratios 分析结果可显示绝对强度、相对强度、标准化强度和校正强度等多种形式

- Output of analytical results in concentration, mass percentage, mass percentage related to spectral lines 分析结果可用浓度、通道浓度表示

- 1 or 2 point recalibration单点标或两点标准化

- Additive and multiplicative interelement correction干扰校正

- Matrix correction基体校正

- Automatic spectral line switching 谱线自动切换

- Calculation of average, standard deviation and variation coefficient for any number of burns任意激发次数测量结果的平均值、标准偏差及相对标准偏差等计算

- Automatic hardware diagnostics硬件故障自动诊断

- Graphical display of spectra 光谱图形显示

- Storage of spectral information for future evaluation谱图信息存储

TECHNICAL DATA 技术数据

Dimensions 尺寸:

- 高： 425 mm

- 长： 760 mm

- 宽： 535mm

- 重量：84 kg

电源要求：

- 220 V /50 Hz

- 运行功率430 W

- 待机功率45W

- 16 A慢熔保险丝

氩气要求：

- 99.999%高纯氩气, purity 5.0

- 进气压力3bar,Pressure 3 bar

- 铜管Copper argon duct , unpolluted (e.g. solder)

OE720落地式直读光谱仪分析范围表

OE720铁基分析范围表

元素	Fe 100		Fe 200		Fe 250		Fe 300		Fe 400		Fe 500		Fe 000
	Low alloys		Cast iron		Cr hard & Ni resist		Stainless steel		Tool steel		Mn steel		Orientation
	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max
Al	0.0005	1.6	0.0002	1.6	0.0005	0.3	0.005	6	0.0005	0.5	0.0005	0.6	0.001	6
As	0.0005	0.15	0.0005	0.15					0.0005	0.15
B	0.0001	0.15	0.0001	0.15	0.0001	0.1	0.0001	0.1
Bi	0.0005	0.15	0.0005	0.15
C	0.001	1.8	1	5	1	5	0.001	2.5	0.001	3	0.001	2	0.001	5.5
Ca	0.0001	0.008					0.0001	0.008
Ce			0.001	0.2
Co	0.0005	1.25	0.0005	2	0.0005	0.35	0.0005	10	0.0005	14	0.0005	0.6	0.0005	14
Cr	0.0005	6	0.0005	3	0.0005	40	0.0005	40	0.0005	24	0.0005	6	0.0005	45
Cu	0.0002	1	0.0002	3	0.0002	11	0.0002	8			0.0002	1	0.0002	12
La			0.0002	0.1
Mg			0.0001	0.15
Mn	0.0005	3	0.0005	2.5	0.0005	2.5	0.0005	18	0.0005	1.5	5	24	0.0005	24
Mo	0.0005	2	0.001	2	0.0005	4.5	0.0005	8	0.0005	12	0.0005	2.5	0.0005	12
N							0.05	1					0.05	1
Nb	0.0005	2	0.001	0.5	0.0005	0.5	0.0005	3.5	0.0005	1	0.0005	2	0.0005	3.5
Ni	0.0005	6	0.0005	4	0.0005	35	0.0005	55	0.0005	2	0.0005	4.5	0.0005	55
P	0.0005	0.2	0.0002	2	0.0005	0.25	0.0005	0.2	0.0005	0.2	0.0005	0.2	0.0005	0.2
Pb	0.0005	0.5	0.001	0.5			0.001	0.5			0.001	0.5	0.001	0.5
S	0.0005	0.4	0.0005	0.2	0.0005	0.2	0.0005	0.4	0.0005	0.2	0.0005	0.2	0.0005	0.2
Sb	0.001	0.2	0.001	0.25			0.002	0.2
Se	0.001	0.25	0.001	0.25			0.0005	0.25
Si	0.001	3	0.001	5.5	0.001	7.5	0.001	2.5	0.001	1.5	0.001	2.5	0.001	5.5
Sn	0.0005	0.3	0.0005	0.3	0.0005	0.2	0.0005	0.3	0.0005	0.1	0.0005	0.3	0.0005	0.3
Ta	0.005	0.3					0.005	0.2
Te			0.0005	0.2
Ti	0.0002	1	0.0002	0.5	0.0002	0.5	0.0002	2	0.0002	0.25	0.0002	1.3	0.0002	1
V	0.0005	1	0.0002	1	0.0005	1	0.0005	2	0.0002	12	0.0005	0.5	0.0005	12
W	0.003	2	0.003	0.2	0.002	0.5	0.003	4	0.002	24	0.003	1.5	0.002	24
Zn	0.0002	0.05	0.0002	0.05
Zr	0.0005	0.5	0.0005	0.2			0.0005	0.5

用户提供标样，日立分析仪器可现场延长测量上限。

OE720铝基体分析范围

元素	Al 100		Al 200		Al 300		Al 400		Al 450		Al 500		Al 600
	Low alloys		Al-Cu alloys		Al-Mg alloys		Al-Si alloys		Al-Si-Cu alloys		Al-Zn alloys		Al-Zn-Si Alloys
	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max
Ag	0.0001	1.2	0.0001	1.2	0.0001	1.2	0.0001	1.2	0.0001	1.2	0.0001	1.2	0.0001	1.2
As	0.003	0.05
B	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025
Be	0.0001	0.02	0.0001	0.02	0.0001	0.02	0.0001	0.02	0.0001	0.02	0.0001	0.02	0.0001	0.02
Bi	0.0005	0.75	0.0005	0.75	0.001	0.75	0.001	0.75	0.001	0.75	0.001	0.75	0.0005	0.75
Ca	0.0001	0.02	0.0001	0.02	0.0001	0.02	0.0001	0.02	0.0001	0.025	0.0001	0.02	0.0001	0.02
Cd	0.0002	0.15	0.0002	0.35	0.0002	0.35	0.0002	0.35	0.0002	0.35	0.0002	0.35	0.0002	0.35
Ce	0.0002	0.05	0.0005	0.05	0.0005	0.05	0.0002	0.05	0.0002	0.05	0.0005	0.05	0.0005	0.05
Co	0.0003	0.5	0.0003	0.5	0.0003	0.5	0.0003	0.5	0.0003	0.5	0.0003	0.5	0.0003	0.5
Cr	0.0002	0.6	0.0002	0.6	0.0002	0.6	0.0002	0.25	0.0002	0.25	0.0002	0.6	0.0002	0.6
Cu	0.0003	1	0.001	11	0.0003	0.5	0.0003	2	0.0003	10	0.0003	2.5	0.0003	2.5
Fe	0.0005	3	0.0002	3	0.0005	3	0.0005	3	0.0005	3	0.0005	1	0.0005	1
Ga	0.0001	0.12	0.0001	0.12	0.0001	0.12	0.0001	0.12	0.0001	0.12	0.0001	0.12	0.0001	0.12
Hg	0.0005	0.1	0.0005	0.1	0.0005	0.1	0.0005	0.1	0.0005	0.1	0.0005	0.1	0.0005	0.1
In	0.0001	0.15	0.0005	0.15	0.0005	0.15	0.0005	0.15	0.0005	0.15	0.0001	0.15	0.0001	0.15
La	0.0001	0.05	0.0005	0.05	0.0005	0.05	0.0005	0.05	0.0005	0.05	0.0001	0.05	0.0001	0.05
Li	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025
Mg	0.0002	2	0.0005	5.5	0.0005	13	0.0005	5	0.0005	5	0.0005	5	0.0005	5
Mn	0.0002	2.2	0.0002	2.2	0.0002	0.5	0.0002	0.5	0.0002	0.5	0.0002	1.5	0.0002	1.5
Mo	0.0002	1	0.0002	1	0.0002	1	0.0002	1	0.0002	1	0.0002	1	0.0002	1
Na	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025	0.0001	0.025
Ni	0.0005	1	0.0005	5.5	0.0005	5.5	0.0005	5.5	0.0005	5.5	0.0005	1	0.0005	1
P	0.0015	0.06	0.0015	0.075	0.0015	0.075	0.0015	0.075	0.0015	0.075	0.0015	0.075	0.0015	0.075
Pb	0.0002	1.75	0.0002	1	0.001	1.75	0.0002	1	0.0002	1	0.001	1	0.001	1
Sb	0.001	0.2	0.002	0.75	0.002	0.2	0.002	0.2	0.002	0.2	0.002	0.2	0.002	0.2
Sc	0.0001	0.06	0.0001	0.06	0.0001	0.06	0.0001	0.06	0.0001	0.06	0.0001	0.06	0.0001	0.06
Si	0.0003	1.5	0.0003	2	0.0003	1.25	1	25	1	25	0.0003	1.5	0.0003	15
Sn	0.001	1.25	0.001	4	0.001	1.25	0.001	1.25	0.001	1.25	0.001	5	0.001	5
Sr	0.0001	0.15	0.0001	0.15	0.0001	0.15	0.0001	0.15	0.0001	0.15	0.0001	0.15	0.0001	0.15
Ti	0.0002	1	0.0002	0.5	0.0002	1	0.0002	1	0.0002	1	0.0002	1	0.0002	1
Tl	0.0003	0.025
V	0.0003	0.15	0.0003	0.15	0.0003	0.15	0.0003	0.15	0.0003	0.15	0.0003	0.15	0.0003	0.15
Zn	0.0002	2	0.0005	3.5	0.0005	2	0.0005	1	0.0005	1	0.0005	13	0.0005	13
Zr	0.0005	1	0.0005	1	0.0005	0.25	0.0005	0.25	0.0005	0.25	0.0005	1	0.0005	1

用户提供标样，日立分析仪器可现场延长测量上限。

OE720铜基体分析范围

元素	Cu 050		Cu 100		Cu 200		Cu 300		Cu 400		Cu 000
	Pure copper		Be/Co/Ag alloy		Cu-Zn Brass		Cu-Sn-Pb Bronze		Cu-Ni alloy		Global
	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max
Ag	0.0002	10	0.0005	15	0.0005	0.5	0.0005	1.2	0.0002	0.5	0.0005	5
Al	0.0002	0.25	0.0002	0.1	0.0005	4	0.0005	1	0.0004	1.7	0.001	12
As	0.0002	0.5			0.0002	0.5	0.0005	1.8			0.001	2
Au	0.0002	0.015
B	0.0001	0.1							0.0001	0.1	0.0001	0.05
Be	0.0001	1	0.0005	2.5					0.0001	0.2	0.0005	2.2
Bi	0.0005	0.1			0.001	7	0.0005	7	0.0005	0.4	0.001	7
C									0.005	0.1
Cd	0.0001	1.3			0.0005	0.6	0.0005	0.5	0.0005	0.5	0.0005	1.2
Co	0.0003	1	0.0005	3.6	0.0005	0.5	0.0005	0.75	0.0005	0.2	0.001	3.6
Cr	0.0002	1.5	0.0005	0.1	0.0002	0.5	0.0002	0.1	0.0002	3.2	0.0005	3.2
Fe	0.0003	0.5	0.0005	0.5	0.0003	2	0.0003	2.5	0.0003	3	0.0005	7
Mg	0.0001	0.1			0.0001	0.05			0.0001	0.1	0.0001	0.2
Mn	0.0001	0.2	0.0005	0.1	0.0005	20	0.0002	2.5	0.0001	5	0.0005	22
Nb									0.0005	1
Ni	0.0005	0.6	0.0005	0.6	0.001	5	0.0005	3.5	0.0005	42	0.002	40
P	0.0002	0.3	0.0002	0.3	0.0002	0.25	0.0002	1.2	0.0002	0.3	0.0005	1.2
Pb	0.0005	1	0.0002	0.75	0.0005	5	0.0005	24	0.0002	0.5	0.0002	24
S	0.0002	0.1	0.0002	0.1	0.0002	0.1	0.0002	0.2	0.0002	0.2	0.0005	0.5
Sb	0.0005	0.4			0.001	0.8	0.001	4.5	0.001	0.5	0.001	5
Se	0.0001	0.4			0.0002	1.5	0.0002	1.6	0.001	0.5	0.001	1.6
Si	0.0002	2	0.0002	1	0.0002	4	0.0002	1	0.0002	4	0.0005	4
Sn	0.0001	0.5	0.0001	0.5	0.0001	11	0.0001	18	0.0005	0.5	0.0005	20
Te	0.0005	1									0.002	1
Ti									0.0002	0.1	0.0002	0.08
Zn	0.0002	0.5	0.0005	0.5	0.0005	50	0.0002	15	0.0002	1.5	0.25	50
Zr	0.0002	0.1							0.0001	0.1	0.0005	0.1

用户提供标样，日立分析仪器可现场延长测量上限。

上一篇 : 全谱火花直读光谱仪-日立分析仪器FM EXPERT

下一篇 : 全谱火花直读光谱仪-日立分析仪器OE750

产品中心

英斯特力仪器（重庆）

全谱火花直读光谱仪-日立分析仪器OE720

推荐资讯

关于我们

产品中心

技术资料

案例展示

在线留言

联系我们

联系方式

二维码
