里氏硬度计
.

里氏硬度计YST106

发布时间:2022-01-11 18:26:06人气:

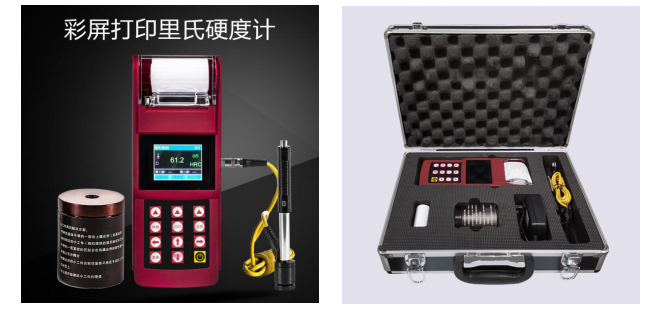

(精度高彩屏一体打印里氏硬度计)

 概述



里博里氏硬度计YST106是一款集可内置打印机、公差设置等多功能为一体的硬度测量仪器,内置热敏打印机,支持现场即时打印,保障测量结果的公正性及数据的存储、可追溯性。使用全中文显示,菜单式操作,操作简单、方便。本机可直接显示里氏、布氏、洛氏、维氏、肖氏等硬度值。仪器小巧、便携、稳定性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰。



 主要功能



● 采用D型精度冲击装置;

● 工业化壳体设计,坚固、小巧、便携、稳定性高,适用于恶劣操作环境,抗震动、冲击和电磁干扰;

● 主机和打印机一体化设计,方便用户现场打印测试结果;

● 大屏幕彩屏显示器,信息丰富、直观,方便操作和读值;

● 可预先设置上限下值、超限报警;

● 具有开机示值软件校准功能,保障数据在任意行业不同的规范和标准下使用;

● 可选配7种不同的冲击装置,更换时不需校准,自动识别;

● 可存储600组测量数值全中菜单、背光显示、方便操作;

● 可配备软件,具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富

● 功能,适合质量保障活动和管理的更高要求;

● 内置大容量锂离子可充电电池及充电控制电路;

● 连续工作不少于200小时(不开打印时),自动休眠、自动关机等节电功能。



 适用材料



钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、 锻钢。



 主要用途



1、适宜对重型工件、模具型腔、实验空间很狭小的工件、轴承及其它零件、大型零部件及不可拆卸部件的现场硬度测试

2、压力容器、汽轮发电机组及其设备的失效分析以及金属材料仓库的材料区分

3、大批量生产过程中产品的硬度检测,一般标配的一套即能符合检测要求

4、退火、回火、淬火等热处理的硬度检测,选型时需要如果有硬化层,需要注意硬化层的厚度,硬化层太薄的话,需要选择C型冲击装置

5、轴承检测硬度时需要注意其轴承直径,若直径太小需要选择异型支撑环

6、齿轮硬度检测时如果齿轮过小需要选择DL冲击装置

7、铸件检测时,如果表现光洁度处理有难度时,需要选择G型冲击装置。



 规格参数



项目

YST106

功能特点

具有里氏、洛氏、布氏三种校准功能

示值误差/重复性

±6HLDHLD=760/ 6HLDHLD=760

测量范围

100-990HLD

可识别冲击装置

DGCDLDCD+15DS

冲击装置插口

LEMO插口

测量方向

360°

硬度制式

HLHBHRCHRBHVHS

电源

锂电充电电池

充电规格

9v/1800mA

存储功能

600

壳体材料

塑料外壳

外型尺寸

230×86×46mm

重量

400g

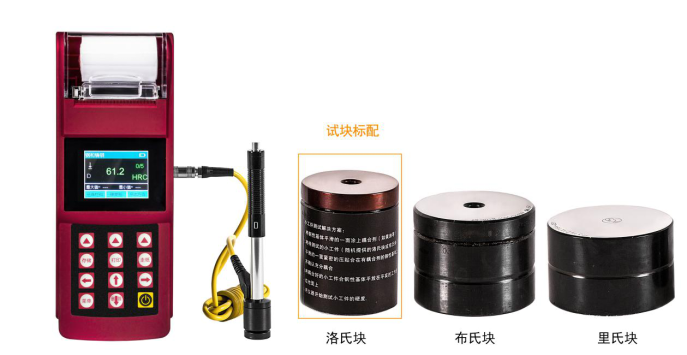

标准配置

主机、D型冲击装置、支撑环,标准试块、尼龙刷、

充电器、打印纸

选配

异形支撑环、冲击装置、标准试块、通讯软件、打印纸



 测试范围



材料

硬度制

冲击装置

D/DC

D+15

C

G

DL

Steel and cast steel
钢和铸钢

HRC

17.968.5

19.367.9

20.069.5


20.668.2

HRB

59.699.6



47.799.9

37.099.9

HRA

59.185.8





HB

127651

80638

80683

90646

81646

HV

83976

80937

80996


80950

HS

32.299.5

33.399.3

31.8102.1


30.696.8

Steel锻钢

HB

142651





CWTST
合金工具钢

HRC

20.467.1

19.868.2

20.768.2



HV

80898

80935

100941



Stainless steel
不锈钢

HRB

46.5101.7





HB

85655





HV

85802





GC. IRON
灰铸铁

HRC






HB

93334



92326


HV






NCIRON
球墨铸铁

HRC






HB

131387



127364


HV






CALUM
铸铝合金

HB

19164


23210

32168


HRB

23.884.6


22.785.0

23.885.5


BRASS
铜锌合金

HB

40173





HRB

13.595.3





BRONZE铜锡()合金

HB

60290





COPPER纯铜

HB

45315





注:使用里氏硬度计测量时需被测工件适合相应的测试条件,主要是三方面的要求:工件重量不小于2KG,小厚度不小于10mm,表面粗糙度不大于1.6um,在不适合上述条件时需要稳固支撑或密实耦合!



 示值误差和示值重复性



序号

冲击装置类型

标准里氏硬度块硬度值

示值误差

示值重复性

1

D

760±30HLD
530±40HLD

±6 HLD
±10 HLD

6 HLD
10 HLD

2

DC

760±30HLDC
530±40HLDC

±6 HLDC
±10 HLDC

6 HLD
10 HLD

3

DL

878±30HLDL
736±40HLDL

±12 HLDL

12 HLDL

4

D+15

766±30HLD+15
544±40HLD+15

±12 HLD+15

12 HLD+15

5

G

590±40HLG
500±40HLG

±12 HLG

12 HLG

6

C

822±30HLC
590±40HLC

±12 HLC

12 HLC



 里氏硬度计符合标准



1、GB/T 17394.1-2014《金属材料 里氏硬度试验 第1部分:试验方法》

2、GB/T 17394.2-2012《金属材料 里氏硬度试验 第2部分:硬度计的检验与校准》

3、GB/T 17394.3-2012《金属材料 里氏硬度试验 第4部分:标准硬度块的标定》

4、GB/T 17394.4-2014《金属材料 里氏硬度试验 第4部分:标准值换算表》

5、设计依据标准:《里氏硬度计技术条件》 JB/T 9378-2001



 被测试样表面的要求



试样表面的状况应符合测试范围表格中的有关要求。

● 试样表面温度不能过高,应小于120℃。

● 试样表面粗糙度不能过大,否则会引起测量误差。试样的被测表面露出金属光泽,并且平整、光滑、不得有油污。

● 试样重量的要求:对大于5kg的重型试样,不需要支撑;重量再2-5kg的试件、有悬伸部分的试件及薄壁试件在测试时应用物体支撑,以避免冲击力引起试件变形、变曲和移动。对中型试样,置于平坦、坚固的平面上,试样平稳放置,不得有晃动。

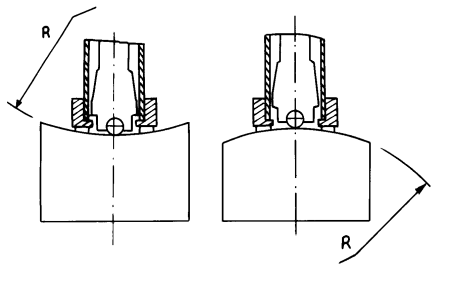

● 曲面试样:试样的试验面是平面。当被测表面曲率半径R小于30mm(D、DC、C、DL型冲击装置)和小于50mm(G型冲击装置)的试样在测试时应使用小支承环或异型支承环。


● 试样应有相应的厚度,试样小厚度应符合冲击装置表规定。

● 对于具有表面硬化层的试样,硬化层深度应符合冲击装置表规定。

● 耦合

1) 对轻型试样,需要与坚固的支承体紧密耦合,两耦合表面需要平整、光滑、耦合剂用量不要太多,测试方向需要垂直于耦合平面;

2) 当试样为大面积板材、长杆、弯曲件时,即使重量、厚度较大仍可能引起试件变形和失稳,导致测试值不准,故应在测试点的背面稳固固或支承。

● 试样本身磁性应小于30高斯



 测量方法



● 按动冲击装置上部的释放按钮,进行测试。此时要求试样、冲击装置、操作者均稳定,并且作用力方向应通过冲击装置轴线。

● 试样的每个测量部位一般进行五次试验。数据分散不应越过平均值的±15HL。

● 任意两压痕之间距离或任一压痕中间距试样边缘距离应符合下表规定。

● 对于特定材料,欲将里氏硬度值较准确地换算为其他硬度值,需要作比较试验以得到相应换算关系。方法是:用检定合格的里氏硬度计和相应的硬度计分别在同一试样上进行试验。对于硬度值,在三个以上需要换算的硬度压痕周围均匀分布地各测定5点里氏硬度,用里氏硬度平均值和相应硬度平均值分别作为对应值,作出硬度比较曲线,比较曲线至少应包括三组对应的数据。

冲击装置类型

两压痕中间间距

mm

压痕距试样边缘距离

mm

D

3

5



 故障分析与排除



故障现象

原因分析

排除方法

不开机

耗尽

及时充电

无测值

探头线内部断路

更换探头线

测值不准

冲击装置球头磨损

更换球头

测值偏差

校准值失效

重新校准



 保养和维修



1. 冲击装置

在使用10002000次后,要用尼龙刷清理冲击装置的导管及冲击体,清洁导管时先将支承环旋下,再将冲击体取出,将尼龙刷以逆时针方向旋入管内,到底后拉出,如此反复5次,再将冲击体及支承环装上;

使用完毕后,应将冲击体释放;

冲击装置内严禁使用润滑剂。

2. 正常维修程序

当用标准洛氏硬度块进行检定时,误差均大于2HRC时,可能是球头磨损失效,应考虑更换球头或冲击体。

当硬度计出现其它不正常现象时,请用户不要拆卸或调节固定装配之零部件,填妥保修卡后,交由我公司维修部门,执行保修条例。



 异性支撑环(选配)



型  号

异型支承环简图

备  注

Z10-15


测外圆柱面R10R15

Z14.5-30

测外圆柱面R14.5R30

Z25-50

测外圆柱面R25R50

HZ11-13


测内圆柱面R11R13

HZ12.5-17

测内圆柱面R12.5R17

HZ16.5-30

测内圆柱面R16.5R30

K10-15


测外球面SR10SR15

K14.5-30

测外球面SR14.5SR30

HK11-13




测内球面SR11SR13

HK12.5-17

测内球面SR12.5SR17

HK16.5-30

测内球面SR16.5SR30

UN


测外圆柱面,

半径可调R10~∞

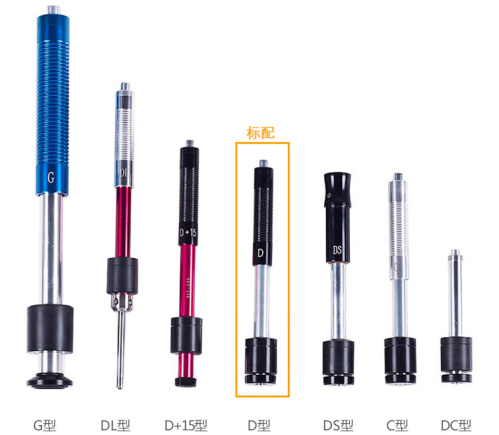

 冲击装置(选配)



冲击装置

DC/D/DL/DS

D+15

C

G

冲击能量

11mj

11mj

2.7mj

90mj

冲击体质量

5.5/5.5/7.2/5.5 g

7.8 g

3.0 g

20 g

球头硬度

1600 HV

1600 HV

1600 HV

1600 HV

球头直径

3 mm

3 mm

3 mm

5 mm

球头材料

碳化钨

碳化钨

碳化钨

碳化钨

冲击装置直径

20/20/6/20 mm

20 mm

20 mm

30 mm

冲击装置长度

86/147/202/138 mm

162 mm

141 mm

254 mm

冲击装置重量

50/75/60/70 g

80 g

75 g

250 g

试件硬度上限

940/940/950/940 HV

940 HV

1000 HV

650 HB

试件表面平均度Ra

1.6 µm

1.6 µm

0.4 µm

6.3 µm

冲击装置适用范围

DC型测量内孔或圆柱筒内;
DL型测量细长窄槽或孔;
D型用于常规测量;
DS型测量流水线在线检测(加载释放一次完成)

D+15型接触面细小,加长,适宜测量沟槽或凹入的表面。

C型冲击力小,对被测表面损伤很小,不破坏硬化层,适合测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件。
