手盘自动转塔显微硬度计YHV-1000Z

发布时间:2021-12-17 14:54:49人气:

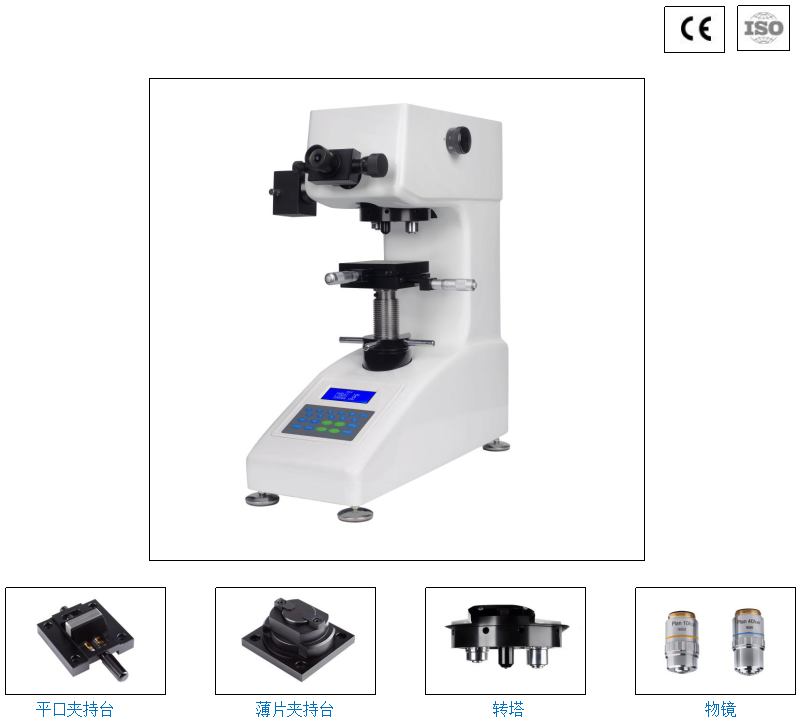

手盘自动转塔显微硬度计YHV-1000Z



概述


采用LCD显示屏,可切换硬度标尺维氏(HV)与努氏(HK),试验过程自动化,操作简便,高清光学系统,光源亮度可以20级调节,多种硬度制式换算功能,用测微目镜测得对角线长度D1和D2值,按键输入后可在LCD上显示硬度值;自动转塔式的物镜与压头可自动切换定位准确。一体化铸铝机身,不变形不移位,砝码加载结构,性能稳定,测量精度高,重复性好。


主要功能


采用LCD显示屏,可切换硬度标尺维氏(HV)与努氏(HK);

● 试验过程自动化,操作简便;

● 高清光学系统 光源亮度可以20级调节;

● 多种硬度制式换算功能;

● 对角线长度D1和D2值编码器输入,减少人为读数误差;

● 物镜与压头可自动切换,定位准确。


应用范围


适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。



维氏试验原理

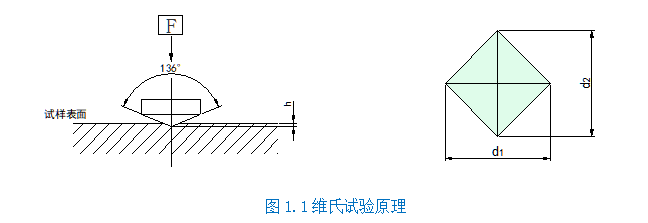

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力(F)压入被测试物体的表面,经规定的保持试验力时间后,卸除试验力,用测微目镜测量试件表面的压痕对角线(d),计算压痕的锥形表面积所承受的平均压力(N/mm2),即维氏硬度值。(详见图1.1)。




技术数据


型号

YHV-1000Z

试验力gf

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)

最小测量单位

0.25μm

测量范围

0-3000HV

测量精度

适合或高于GB/T4340.2 (见附表一)

总放大倍数

100X(观察,)400X(测量)

加荷方式

自动(加荷、保荷、卸荷)

数据输出

LCD显示读出

保荷时间

5-60秒可调

仪器尺寸(长×宽×高)

405×290×480mm

仪器重量

约35Kg

试件最大高度

90mm

压头中心到内壁距离

120mm

转换标尺

HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

电源

AC220V±5%,50~60Hz

执行标准

GB/T4340.1  GB/T4340.2  IS06507-2  ASTM_E384

JJG151检定规程

X-Y试台

尺寸:100×100 mm   最大移动: 25×25mm  最小位移数:0.01mm

选配件

CCD摄像测量系统努氏压头、细丝夹持台



附表一

硬度

符号

最大误差

表示为标准块规定硬度值的百分比

硬度,HV

50

100

150

200

250

300

350

400

450

500

600

700

800

HV0.01














HV0.025

8

10












HV0.05

6

8

9

10










HV0.1

5

6

7

8

8

9

10

10

11





HV0.2


4


6


8


9


10

11

11

12

HV0.3


4


5


6


7


8

9

10

10

HV0.5


3


5


5


6


6

7

7

8

HV1


3


4


4


4


5

5

5

6

注:

1.当压痕对角线小于0.020mm时,表中不给出误差值。

2.对于中间值,其最大允许误差可由内插法求得。

3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的,以较大者为准。



表中内容摘于GB/T4340.2。

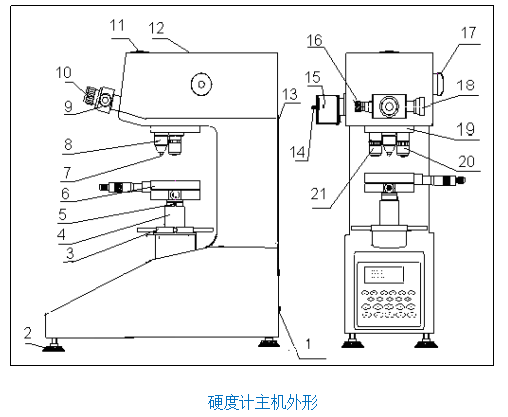

硬度计主机外形




1.电源插头

2.水平螺钉

3.升降旋轮

4.升降螺杆

5.螺钉

6.十字试台

7.压头

8.保护套

9.测微目镜

10.眼罩

11.摄影接口

12.上盖

13.后盖板

14.灯源上下调节螺母

15.灯源前后调节螺钉

16.左鼓轮

17. 变换手轮

18.右鼓轮

19.转塔

20.40х物镜

21.10X物镜






面板键功能介绍




标尺自动转塔机型操作面板


硬度计的使用

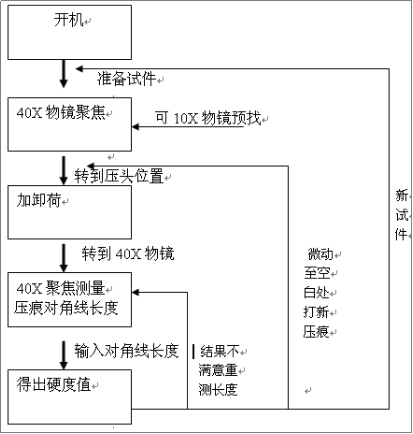

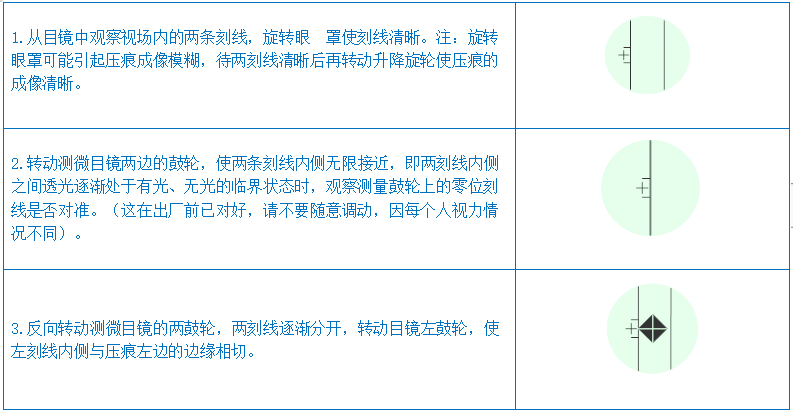

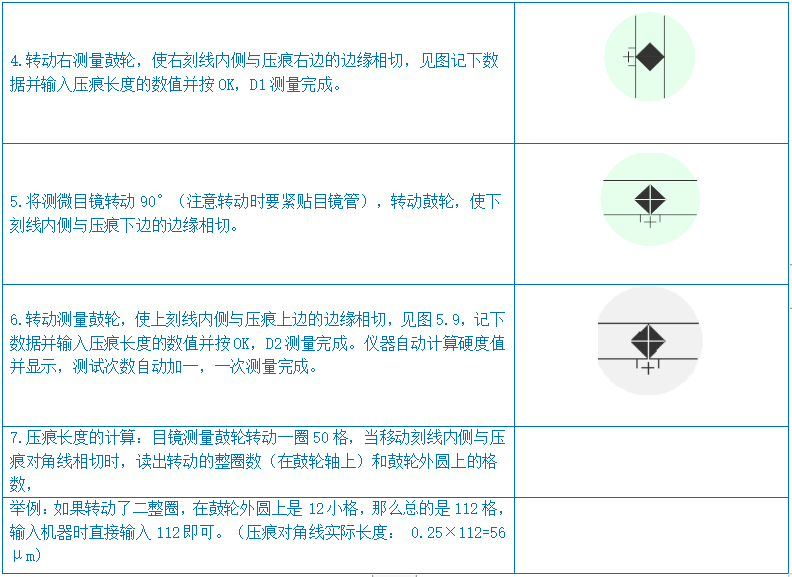

压痕的具体测量方法





硬度计符合标准


GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分:试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分:硬度计的检验

ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分:硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程


标准配置


名称

数量

名称

数量

仪器主机

1台

物镜40x、10x,

各1只

维氏压头

1只

砝码

6只

十字工作台

1个

砝码杆

1个

薄片夹持台

1个

外接电源线

1根

平口夹持台

1个

10x数字式测微目镜

1只

水平仪

1个

显微维氏硬度块(HV1、HV0.2)

各一块
