维氏硬度计
.

数显维氏硬度计YHVS30 +CCD软件A版

发布时间:2021-12-17 14:54:10人气:

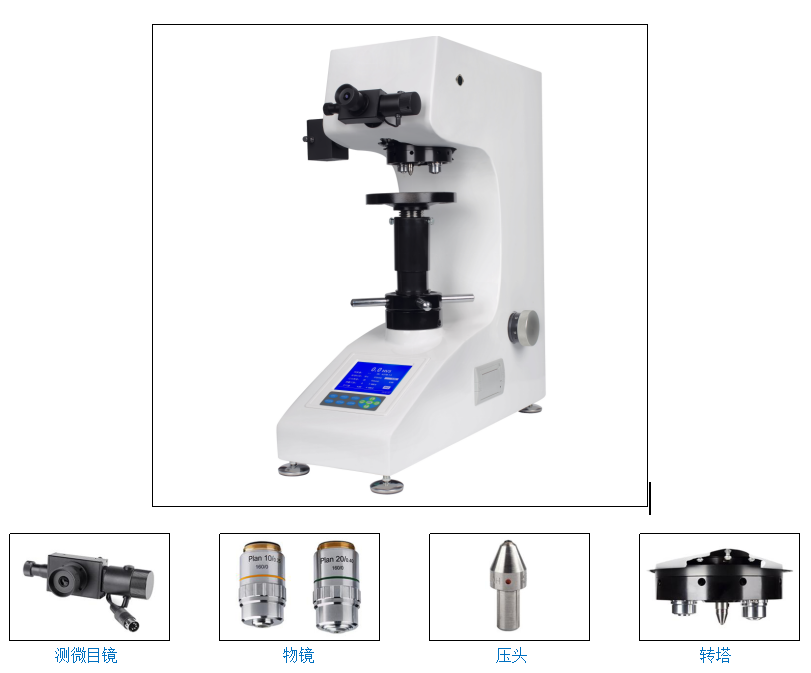

数显维氏硬度计YHVS30




概述


一体化铸铝机身,不变形,不位移,外观漆水采用汽车烤漆工艺,砝码加载结构,性能稳定,5.1吋大屏LCD显示,可切换硬度标尺HV或HK;菜单式结构,操作简便;高清光学系统和物镜,光源亮度可以20级调节,硬度换算功能;对角线长度D1和D2编码器输入,减少人为读数误差,定位准确;测量结果和数据处理,可通过打印机输出。


主要功能


5.1吋大屏LCD显示,可切换硬度标尺HV或HK;

● 菜单式结构,操作简便;

● 高清光学系统和物镜,光源亮度可以20级调节;

● 硬度换算功能;

● 对角线长度D1和D2编码器输入,减少人为读误差;

● 定位准确;

● 测试结果和数据处理,可通过打印机输出。


应用范围


材料研究和科学试验方面小负荷维氏硬度试验,测试小型精密零件的硬度,热处理、碳化、淬火硬化层,表面覆层,钢,有色金属、薄片材料和细线材的硬度,刀刃附近的硬度,牙科材料的硬度等,还能测试表面硬化层硬度和硬化层深度。也可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。它能遵循金属的结构,测试感应硬化或渗碳化等材料的内部硬度。

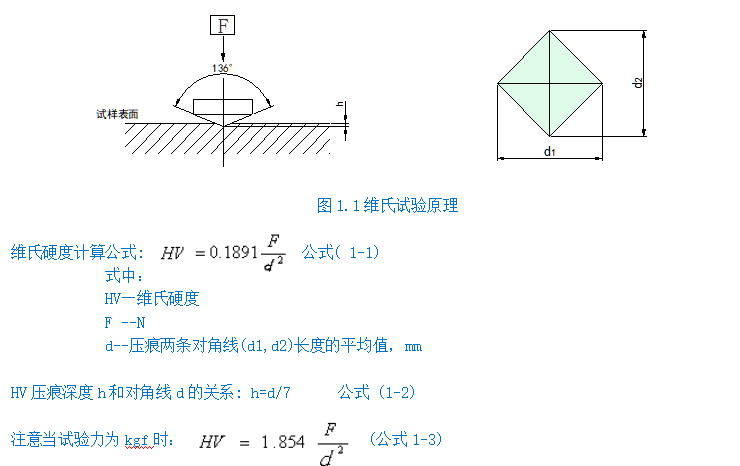

维氏试验原理


维氏硬度试验是用136°正菱形金刚石压头,以规定试验力(F)压入被测试物体的表面,经规定的保持试验力时间后,卸除试验力,用测微目镜测量试件表面的压痕对角线(d),计算压痕的锥形表面积所承受的平均压力(N/mm2),即维氏硬度值。(详见图1.1)。




技术数据


型号

YHVS30(手动转塔)

试验力

1Kgf、3Kgf、5Kgf、10Kgf、20Kgf、30Kgf

转换标尺

洛氏、表面洛氏、布氏

测量范围

8-2900HV

最小测量单位

0. 0625μm (20倍物镜);0.125μm (10倍物镜)

试验力保荷时间

5~60s可调(每1秒为一单位)

测量精度

满足或高于GB/T4340.2

总放大倍数

观察与测量100X  测量200X

数据输出

内置打印机输出

加荷控制

自动(加荷、保荷、卸荷)

仪器重量

约45kg

试件最大尺寸

最大高度165mm  ,压头中心到内壁130mm

电源

AC220V±5%,50~60Hz

执行标准

GB/T4340.2国家标准  JJG151检定规程

可选附件

XY工作台(定制)、CCD测量系统,努氏压头、细丝夹持台



附表一

硬度

符号

最大误差

表示为标准块规定硬度值的百分比

硬度,HV

50

100

150

200

250

300

350

400

450

500

600

700

800

900

1000

1500

HV0.1

5

6

7

8

8

9

10

10

11








HV0.2


4


6


8


9


10

11

11

12

12



HV0.3


4


5


6


7


8

9

10

10

11

11


HV0.5


3


5


5


6


6

7

7

8

8

9

11

HV1


3


4


4


4


5

5

5

6

6

6

8

HV2


3


3


3


4


4

4

4

4

5

5

6

HV3


3


3


3


3


3

4

4

4

4

4

5

HV5


3


3


3


3


3

3

3

3

3

4

4

HV10


3


3


3


3


3

3

3

3

3

3

3

HV20


3


3


3


3


3

3

3

3

3

3

3

HV30


3


3


2


2


2

2

2

2

2

2

2

HV50


3


3


2


2


2

2

2

2

2

2

2

HV100




3


2


2


2

2

2

2

2

2

2

注:

1.当压痕对角线小于0.020mm时,表中不给出误差值。

2.对于中间值,其最大允许误差可由内插法求得。

3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的,以较大者为准。

表中内容摘于GB/T4340.2。

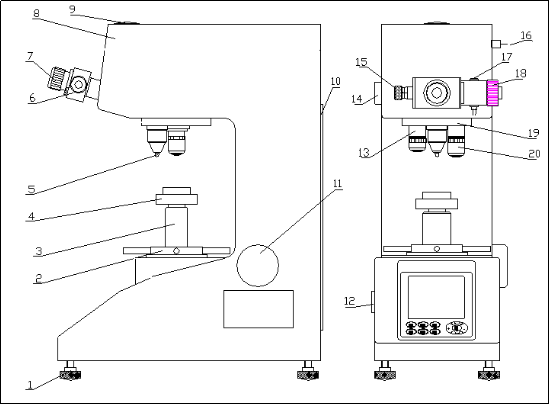

硬度计主机外形




硬度计主机外形



1.调节螺钉

2.旋轮

3.螺杆

4.试台

5.压头

6.目镜

7.眼罩

8.上盖

9.摄像盖板

10.后盖板

11.手轮

12.电源开关

13.10х物镜

14.灯源

15.左鼓轮

 16.圆插座

17.测量按钮

18.右鼓轮

19.转塔

20. 20х物镜

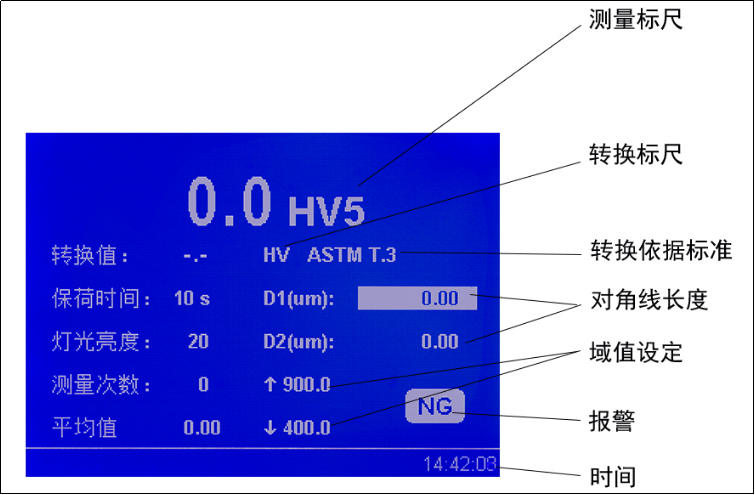

面板键功能介绍






硬度计的使用

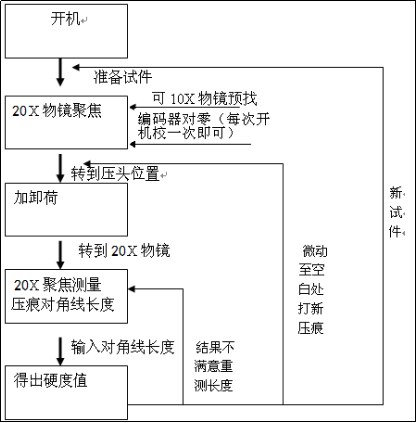

硬度计测量硬度的工作过程

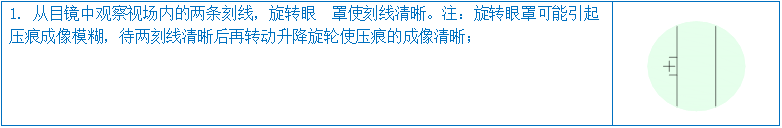

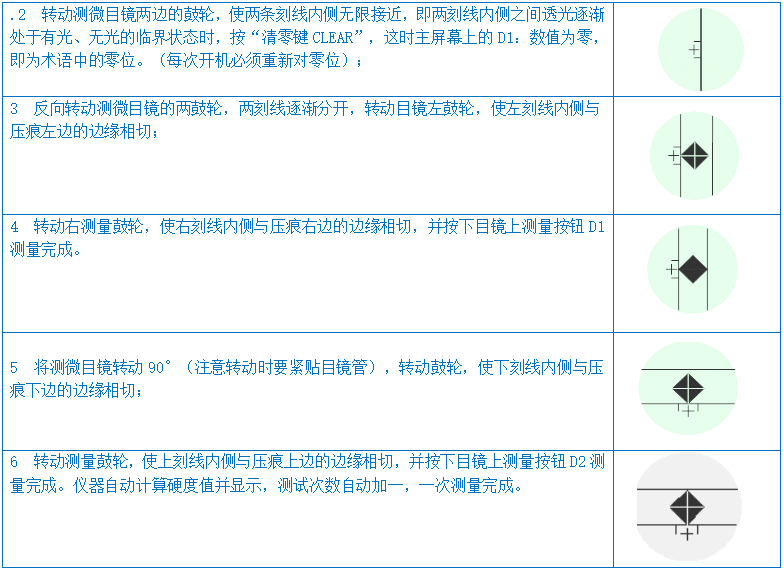

压痕的具体测量方法





硬度计符合标准


GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分:试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分:硬度计的检验

ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分:硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程


标准配置


名称

数量

名称

数量

仪器主机

1台

物镜20x、10x,

各1只

维氏压头

1只

砝码(30KG)

3只

维氏硬度块

2块

大、中、“V”试台

各1只

 电源线

1根

10×测微目镜

1只

产品使用说明书

1份

产品合格证

 1份

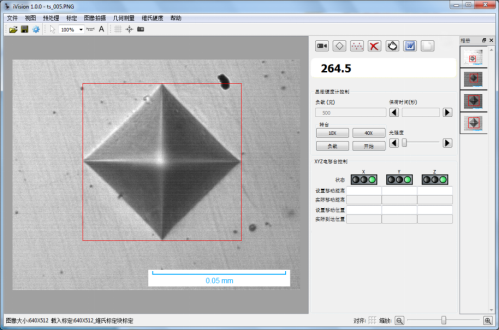

测量系统FHV-CCD-A




产品介绍


该测量系统可和维氏硬度计相配,升级单机硬度计到计算机测量系统;该测量系统和硬度计融合一体;计算机控制硬度计;适应于显微及维氏硬度计;图像清晰,压痕测量自动/手动测量;标定采用测微尺或硬度块标定,可自动标定;硬度按国标和ASTM转换成其他硬度;硬度值统计及硬度超出报警 ;试验报告可用户定制,试验数据长期保存,便于历史查询


基本功能




技术参数


型号

A

测量方式

手动拟合

摄像头和标定管理

1.USB2.0 CMOS 专用于显微镜测量摄像头(3百万像素摄像头可选);

2.可用硬度标定块或标定尺两种方法标定摄像头;

3.为了提高测量准确度,可对不同试验力分别标定,系统自动载入。

硬度值转换、修正、有效验证

1.硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等;

2.硬度修正:可对球面或圆柱面样品测量值进行修正;

3.有效验证:根据测得的硬度值,计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离。

数据统计

自动计算硬度的平均值、方差、Cp、Cpk等统计值。

硬化曲线

自动绘制硬化曲线:

1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线;

2.可绘制HV对XY 的硬化曲线图。

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告;一个文件保存一个测量的所有数据。

测试报告

自动生成WORD或EXCEL文档报表;报表格式可定制;标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等,用户还可以输入自定义的额外信息。用于报表;测量数据也可发送到指定的网络端口。

努氏硬度

可设置为努氏硬度测量

断裂韧性

可设置为测量压痕断裂韧性

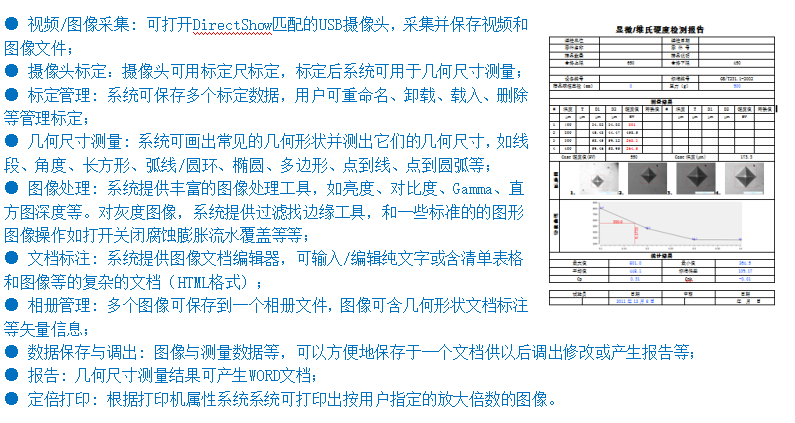

其他功能

含iVision-PM显微图像处理与测量系统的所有功能,包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;文档标注可在图像上输入文字、清单、和图片等

手动修改

测量后可便携地用鼠标手动拖拉修改压痕标记,测量值和统计结果等自动更新
