重要注意事项和安全信息

Important notices and safety information

YLQ-160Z型金相试样大型切割机是一种PLC自动控制的金相试样切割机，用控制系统驱动步进，伺服电机运动控制，X,Y，Z方向自动精确控制，切割可根据材料硬度变换进刀速度量，达到最快切割效果，切割主轴转速变频控制，可以调节切割片的切割线速度。具有非常高可靠性和控制能力。

 本机具有电子手轮、自动随意转换，X,Y,Z手动调整并且加装三速调节，可以更好的控制移动速度，进行切割对刀。触摸屏显示各种切割数据，显示更准确，一目了然，精确定位，在切割时更好的对切割工件进行定位。

本机有砍式切割、间歇切割、往复切割、三种功能切割方式，切割时能根据材料的硬度调整切割速度，达到快速切割工件的目的，切割钢材实体圆柱切割时，可选择不同的切割方式。

设计更人性化,运用了人机工程学原理.最大特点:噪音低,操作方便,外形美观，使用安全.是实验室制样必备设备之一。

主要技术指标

Main Specifications

¢ 切割进给速度：    用户根据需要可修改设置速度

¢ 工作台尺寸：    600*800mm

¢ X轴最大行程距离： 150mm

¢ Z轴最大行程距离： 290mm

¢ Y轴最大行程距离： 750mm

¢ 砂轮片直径：   φ500*32*4

¢ 最大切割直径：    170mm

¢ 冷却水箱容积：    150L

¢ 供电：              三相五线380V50HZ

¢ 外形尺寸：    1850*1650*1900mm

¢ 净    重：    2500KG

各部件功能简介

Brief introduction of each component function

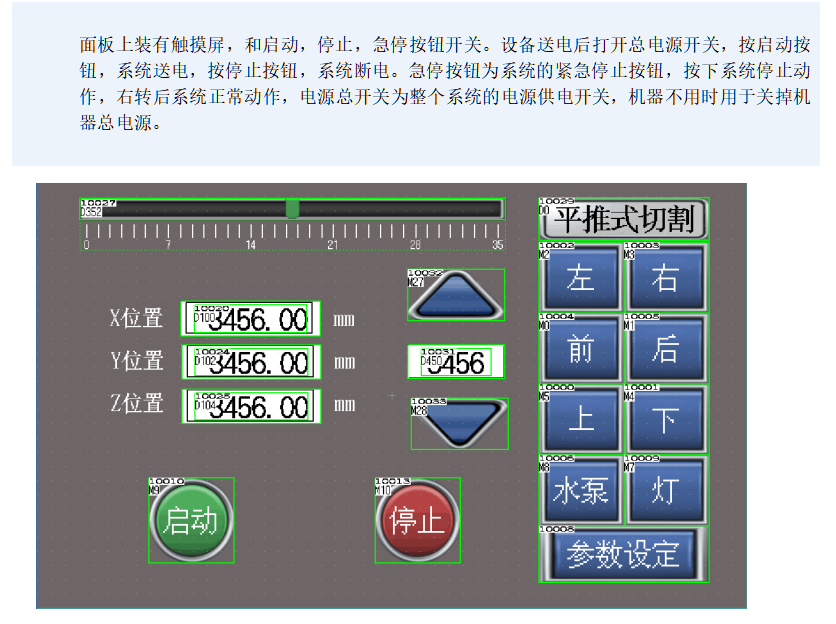

触摸屏：对切割机切割试样的时间设置；整机启动、停止控制。

急停按钮：系统的紧急停止按钮，按下系统停止动作，右转后系统正常动作。

启动按钮：按启动按钮，系统送电

停止按钮：按停止按钮，系统断电。

电源总开关：整个系统的电源供电开关，机器不用时用于关掉机器总电源。

产品优势

Product advantages

操作键盘及显示

Operation keyboard and display

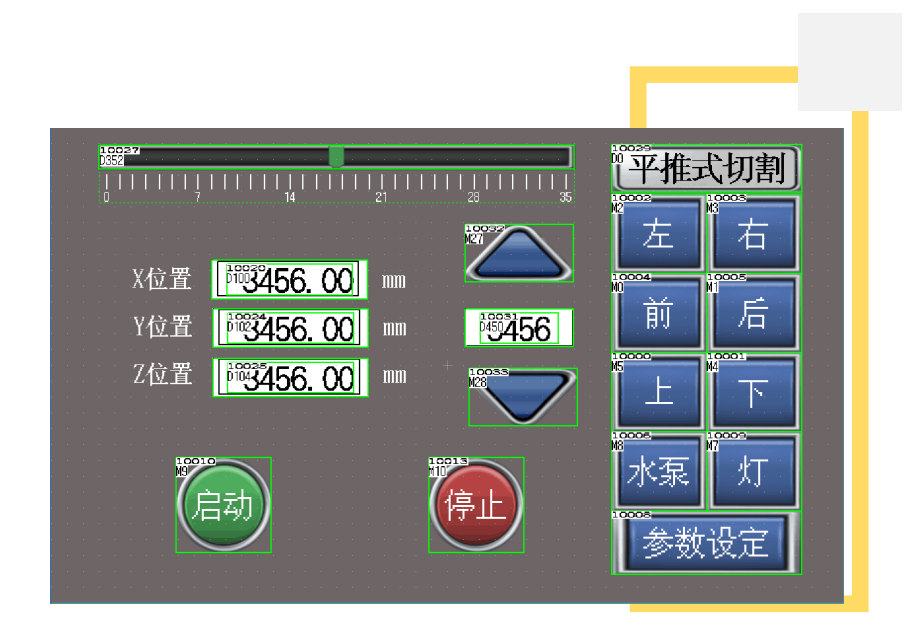

主画面从上到下分别显示：切割主电机工作电流指示，X.Y.Z位置显示，主轴转速上下调速按键和转速显示，自动启动.停止按钮，切割模式显示，方向按键，参数设定按钮。

【正/反】磨抛盘运行方向选择，如果当前正转，按一下反转。

【压力表】当使用本机时压力表起初应调为0.1mpa，然后机器运转时转动旋钮（+）逐渐加大压力。

【参数设备菜单】转速、工作时间等参数设置。

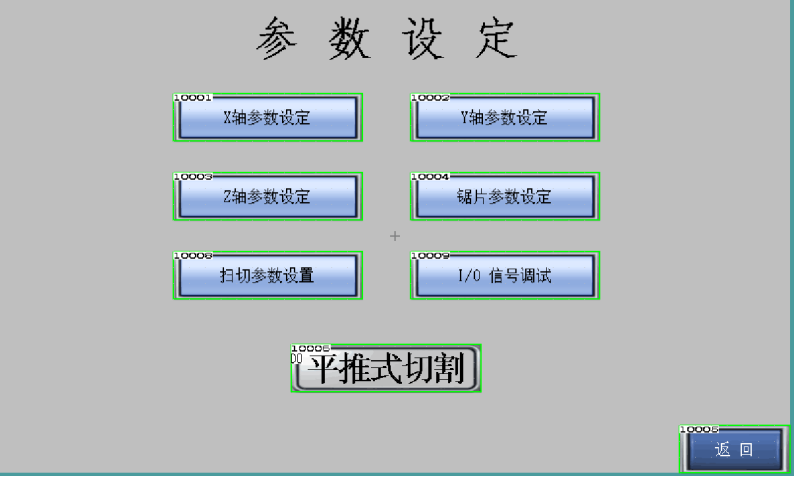

由主画面点击参数设定可以进入6分画面：X轴参数设定、Y轴参数设定、Z轴参数设定、锯片参数设定、扫切参数设置、I/O信号调试和切割模式转换按钮

点击参数设定内的六个参数设定分别进入各自的设定画面。

切割方式按钮分别切换：平推试切割，扫试切割，砍式切割；

平推式切割是由Y轴运动来完成切割，由Y轴参数设定内的切割距离和切割速度来控制，并且在Y轴参数设定内还可以改变切割模式（直接切割，间歇切割，进退切割）。

扫试切割是在参数设定里扫试参数设定内设定参数。

砍式切割是由Z轴运动来完成切割，由X轴参数设定内的切割距离和切割速度来控制，并且在X轴参数设定内还可以改变切割模式（直接切割，间歇切割，进退切割）。

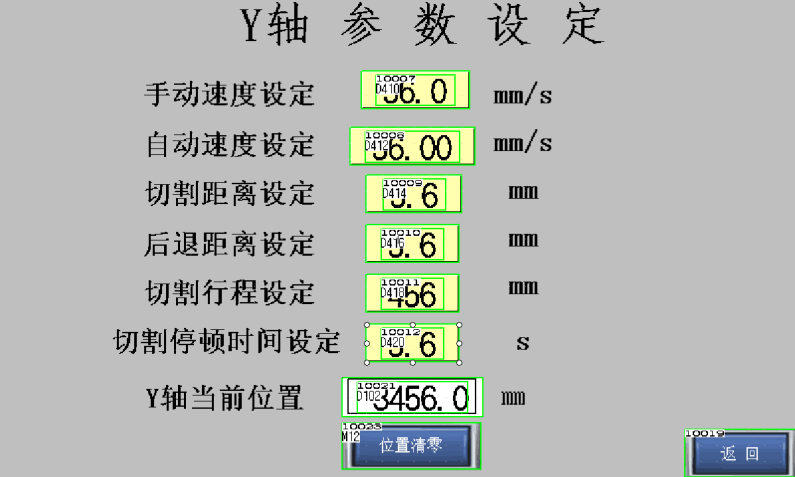

①手动速度设定：设定触摸屏上手动调节速度，可根据需要调节数值的大小来控制手动移动的速度，

②自动速度设定：设定自动切割时的自动切割速度，根据不同工件的材质，硬度，切割厚度 。设定不同的切割速度。

③切割距离设定：设定根据不同切割模式设定，此设定是往复切割模式的设定值，与后退距离设定配合使用，切割距离设定值应大于后退距离设定值。

④后退距离设定：设定根据不同切割模式设定，此设定是往复切割模式的设定值，所设定的后退距离。此设定值小于切割距离设定值。

⑤切割行程设定：设定根据不同工件的切割长度来设定，所要切割工件的长度，设定值应大于工件的实际切割尺寸。

⑥切割停顿时间设定：设定间歇停顿时间，此设置是设定切割距离设定值后停顿时间，到达设定时间后再次切割，实现了间歇切割模式的设定。

⑦ Y轴当前位置：显示当前位置数值，如需置零，需按位置清零按键数值将回零。

   Z轴画面与Y轴雷同。

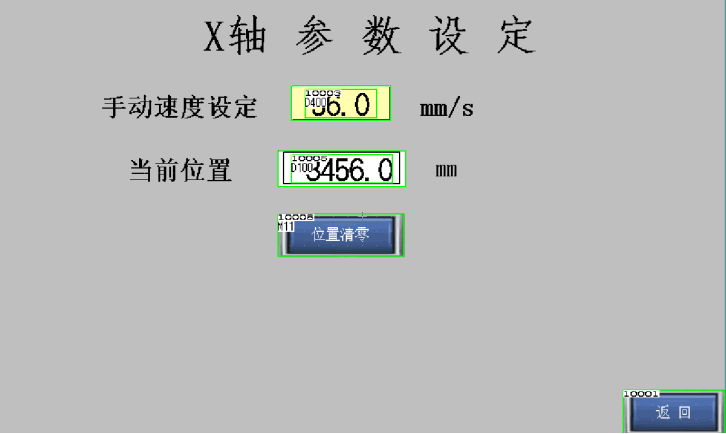

X操作画面

手动速度设定：设定屏幕左右的手动调节速度，根据不同需要调节手动速度设定值

当前位置：显示当前位置数值，如需回零，需按位置清零按键数值将回零。

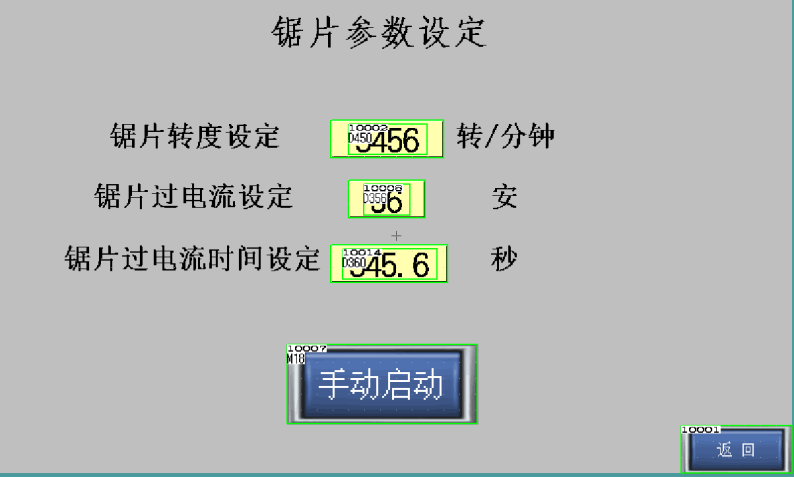

锯片参数设定

锯片参数设定根据不同切割工件的材质，硬度，砂轮片的直径来调节切割锯片转度设定，此款切割机最高转速2600转。在主画面主轴转速上下调节按键可随时调节主轴转速。锯片过电流设定：是为了更好的保护主电机的一个保护设定，当电机电流超过设定值后达到电流时间设定后电机将停止运行，设备停止工作。这样更好的保护了主轴电机。出厂时锯片过电流设定20安，锯片过电流时间设定5秒。

I/O信号调试界面

状态显示画面显示系统的状态，系统有故障时可进入这个画面检查系统的故障

显示设备的功能及设备参数和注意事项。

装 箱 单

Packing List
