防火涂料的分类
依据GB 14907-2002（已废止），按使用厚度分为
超薄型（CB）：≤3mm
薄型（B）：＞3且≤7mm
厚型（H）：＞7且≤45mm
依据CECS 24：90（已废止），按使用厚度分为
薄涂型（B）：2~7mm
厚涂型（H）：8~50mm

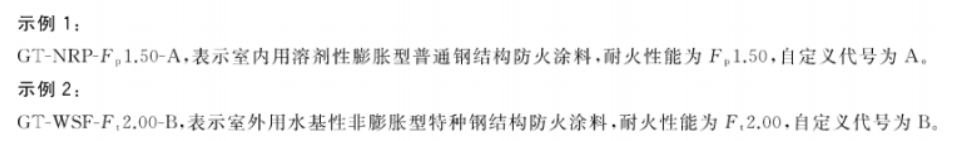

依据GB 14907-2018、T/CECS 24-2020
按使用场所分为：室内（N）、室外（W）
按分散介质分为：水基性（S）、溶剂性（R）
按防火机理分为：膨胀型（P）、非膨胀型（F）
按火灾防护对象分为：普通钢结构（Fp）、特种钢结构（Ft）
按成膜物质分为：环氧类膨胀型、非环氧类膨胀型
GB 14907-2018 5.1.5 膨胀型钢结构防火涂料的涂层厚度不应小于 1.5 mm，非膨胀型钢结构防火涂料的涂层厚度不应小于 15 mm。
GB 51249-2017 4.1.3 非膨胀型防火涂料涂层的厚度不应小于 10mm。
防火涂层厚度检测：
抽样数量：GB 50205-2020、GB 51249-2017、GB 51008-2016均规定为10%不少于3件。
检测方法：
GB/T 50344-2019 第6.8.6条 薄型防火涂料涂层厚度可采用涂层厚度测定仪进行检测，厚型防火涂料涂层厚度应采用测针和钢尺进行检测。
GB 50205-2020 第13.4.3条 膨胀型(超薄型、薄涂型）防火涂料采用涂层厚度测量仪，厚涂型防火涂料的涂层厚度采用附录 E的方法检测。
厚型测点布置：
GB/T 50621-2010 第13章 （适用于厚型）、GB 50205-2020附录 E、CECS 24：90（已废止）附录四的方法基本一致。
柱每隔3米取1个截面，不少于2个截面（8个测点），梁每隔3米取1个截面，不少于2个截面（6个测点），墙、板5个测点，桁架上下弦每隔3米取1个截面、腹杆每根取1个截面，精确到0.5mm。
薄型测点布置：
规范没有明确规定，按照厚型布置测点。或参照防腐涂层，每个构件5处，每处3个测点。
GB 51249-2017 9.3.2 检查方法：每一构件选取至少 5 个不同的涂层部位，用测厚仪分别测量其厚度。
防火涂层厚度的评定：

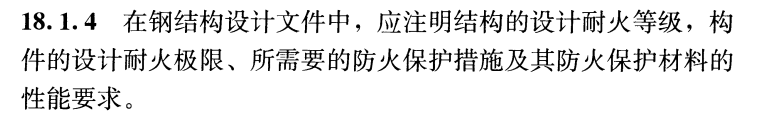

GB 50017-2017
T/CECS 24-2020

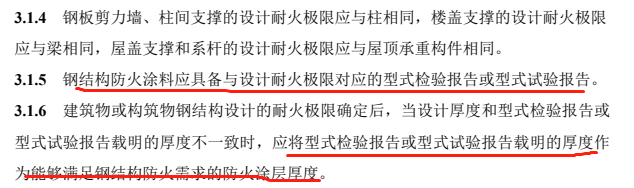

钢结构防火涂料应具备与设计耐火极限对应的型式检验报告或型式试验报告。

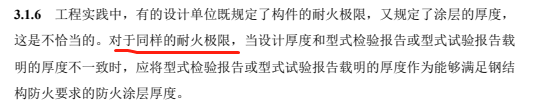

设计图纸一般只给出耐火极限，不提供防火涂层厚度的设计值，可按照T/CECS 24-2020规定根据厂家的型式检验报告确定防火涂层厚度的设计值。

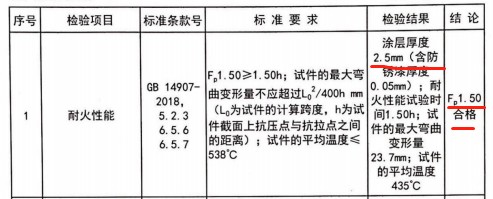

如防火涂料型号GT-NSP-Fp1.50-1设计耐火极限1.5h的报告，设计厚度为2.5mm。
GB/T 50621-2010 13.4.1（厚型）： 同截面上各测点度的平均值不应小于设计厚度的85%，构件上所有测点厚度的平均值不应小于设计厚度。
GB 50205-2020 13.4.3
膨胀型（超薄型、薄涂型），允许偏差为-200μm，且不大于-5%。
厚涂型，允许偏差为-200μm，合格率80%。
GB 51249-2017 9.3.2
非膨胀型防火涂料涂层最薄处的厚度不得小于设计厚度的 85%；平均厚度的允许偏差应为设计厚度的±10%，且不应大于±2mm。
膨胀型防火涂料涂层最薄处厚度的允许偏差应为设计厚度的±5%，且不应大于±0.2mm。
GB/T 50344-2019 6.8.7
薄型防火涂料的涂层厚度应符合有关耐火极限的设计要求;
厚型防火涂料涂层的评定应符合下列规定:
1)符合有关耐火极限的设计要求的厚度应大于构件表面积的 80%;
2) 最薄处的厚度不应低于设计要求值的 85%。
T/CECS 24-2020 4.6.2
非膨胀型防火涂料涂层最薄处的厚度不得小于设计厚度的 85%: 平均厚度允许偏差应为设计厚度的±10%，且不应大于±2mm;
非环氧类膨胀型防火涂料涂层最薄处的厚度不得小于设计厚度的 85%: 平均厚度允许偏差应为设计厚度的±10%，且不应大于±0.2mm;
环氧类膨胀型防火涂料涂层最薄处的厚度不得小于设计厚度的 85%: 平均厚度允许偏差应为设计厚度的±10%，且不应大于±0.3mm。
GB 55006-2021 7.3.2
膨胀型防火涂料的涂层厚度应符合耐火极限的设计要求。非膨胀型防火涂料的涂层厚度，80%及以上面积应符合耐火极限的设计要求，且最薄处厚度不应低于设计要求的 85%
GB50205-2015、GB 51008-2016 可按防火涂层厚度评定使用性等级。
其他检测项目：
外观质量（裂纹宽度控制）、完整性
GB 50205-2020 13.4.4 13.4.6
GB 51249-2017 9.3.3 9.3.5
GB/T 50344-2019 6.8.11
T/CECS 24-2020 4.6.1
防火涂料不应有误涂、漏涂,涂层应闭合,无脱层、空鼓明显凹陷、粉化松散和浮浆、乳突等缺陷。
粘接强度、抗压强度 复检
GB 50205-2020 13.4.2
GB 51249-2017 9.2.3

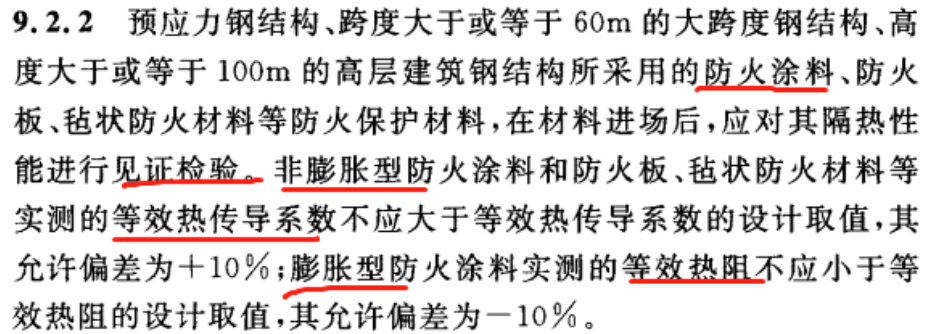

等效热传导系数、等效热阻 见证检测
GB 51249-2017 9.2.2
