常见硬度对照表,二话不说,直接收藏

发布时间:2022-11-23 16:27:49人气:

硬度是指当地的变形阻力,特别是塑性变形、压痕或划痕。 它是衡量这种材料的硬度和柔软。维氏硬度、布氏硬度、洛氏硬度表与你分享,快速收集起来!

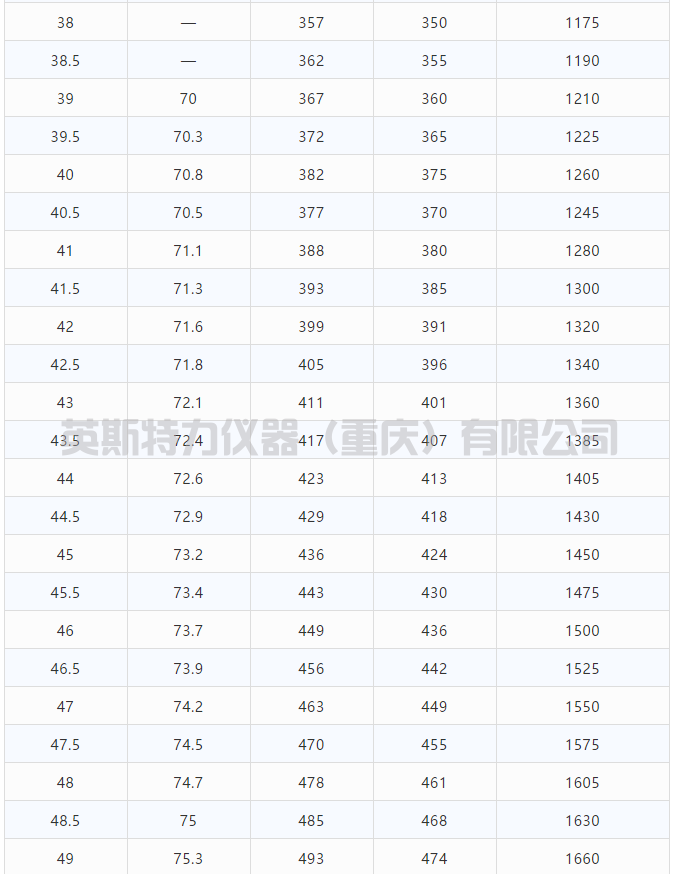

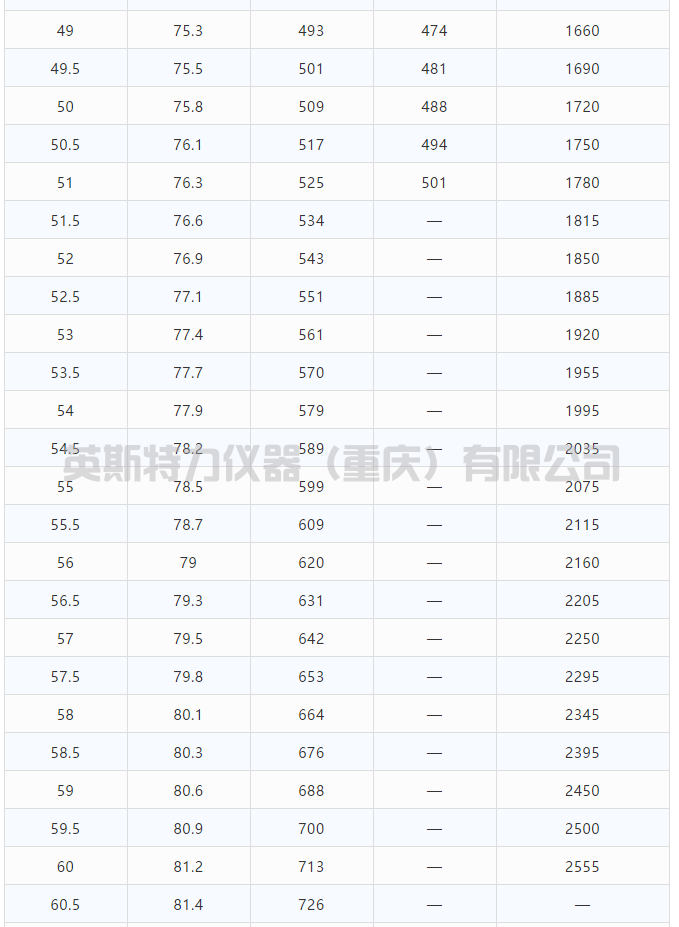

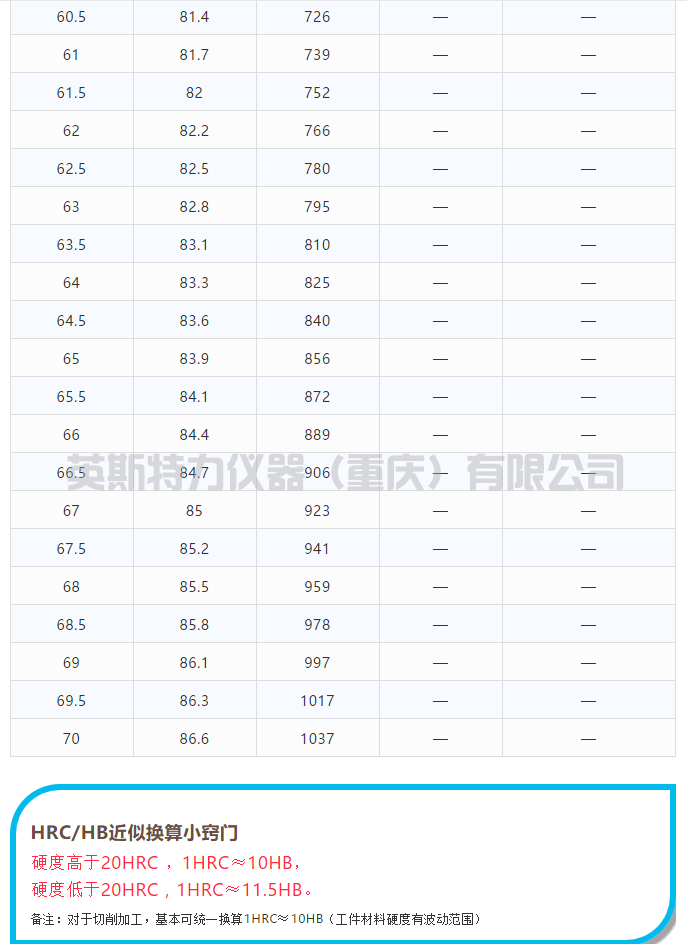

常用HV=HB=HRC硬度对照表

抗拉强度

(N/mm2)

维氏硬度

HV

布氏硬度

HB

洛氏硬度

HRC

255

80

76.0

270

85

80.7

285

90

85.2

305

95

90.2

320

100

95.0

335

105

99.8

350

110

105

370

115

109

380

120

114

400

125

119

415

130

124

430

135

128

450

140

133

465

145

138

480

150

143

490

155

147

510

160

152

530

165

156

545

170

162

560

175

166

575

180

171

595

185

176

610

190

181

625

195

185

640

200

190

660

205

195

675

210

199

690

215

204

705

220

209

720

225

214

740

230

219

755

235

223

770

240

228

20.3

785

245

233

21.3

800

250

238

22.2

820

255

242

23.1

835

260

247

24.0

850

265

252

24.8

865

270

257

25.6

880

275

261

26.4

900

280

266

27.1

915

285

271

27.8

930

290

276

28.5

950

295

280

29.2

965

300

285

29.8

995

310

295

31.0

1030

320

304

32.2

1060

330

314

33.3

1095

340

323

34.4

1125

350

333

35.5

1115

360

342

36.6

1190

370

352

37.7

1220

380

361

38.8

1255

390

371

39.8

1290

400

380

40.8

1320

410

390

41.8

1350

420

399

42.7

1385

430

409

43.6

1420

440

418

44.5

1455

450

428

45.3

1485

460

437

46.1

1520

470

447

46.9

1555

480

(456)

47.7

1595

490

(466)

48.4

1630

500

(475)

49.1

1665

510

(485)

49.8

1700

520

(494)

50.5

1740

530

(504)

51.1

1775

540

(513)

51.7

1810

550

(523)

52.3

1845

560

(532)

53.0

1880

570

(542)

53.6

1920

580

(551)

54.1

1955

590

(561)

54.7

1995

600

(570)

55.2

2030

610

(580)

55.7

2070

620

(589)

56.3

2105

630

(599)

56.8

2145

640

(608)

57.3

2180

650

(618)

57.8


660


58.3


670


58.8


680


59.2


690


59.7


700


60.1


720


61.0


740


61.8


760


62.5


780


63.3


800


64.0


820


64.7


840


65.3


860


65.9


880


66.4


900


67.0


920


67.5


940


68.0

本表数据来自德国标准DIN50150。







金属材料的硬度

硬度

指材料抵抗局部变形,特别是塑性变形、压痕或划痕的能力。它是衡量材料软硬的指标。


按测试方法的不同,硬度分为三种类型。
①划痕硬度。主要用于比较不同矿物的软硬程度,方法是选一根一端硬一端软的棒,将被测材料沿棒划过,根据出现划痕的位置确定被测材料的软硬。定性地说,硬物体划出的划痕长,软物体划出的划痕短。
②压入硬度。主要用于金属材料,方法是用一定的载荷将规定的压头压入被测材料,以材料表面局部塑性变形的大小比较被测材料的软硬。由于压头、载荷以及载荷持续时间的不同,压入硬度有多种,主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。主要用于金属材料,方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样,并以试样在冲击过程中储存(继而释放)应变能的多少(通过小锤的回跳高度测定)确定材料的硬度。

金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度,硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力;回跳法(肖氏、里氏)测量硬度,硬度值代表金属弹性变形功能的大小。

布氏硬度 Brinell Hardness

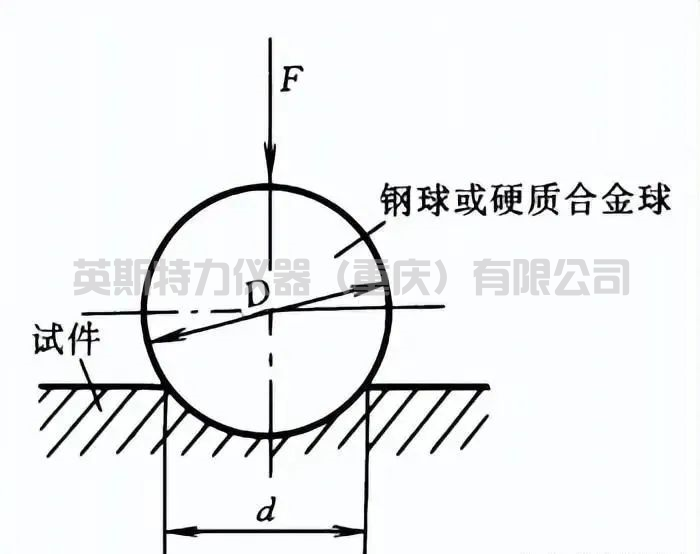

用直径D的淬火钢球或硬质合金球作压头,以相应的试验力F压入试件表面,经规定的保持时间后,卸除试验力,得到一直径为d的压痕。用试验力除以压痕表面积,所得值即为布氏硬度值,符号用HBSHBW表示。


HBS和HBW的区别是压头的不同。HBS表示压头为淬硬钢球,用于测定布氏硬度值在450以下的材料,如软钢、灰铸铁和有色金属等。HBW表示压头为硬质合金,用于测定布氏硬度值在650以下的材料。
同样的试块,当其它试验条件完全相同的情况下,两种试验结果不同,HBW值往往大于HBS值,而且并无定量的规律所循。
2003年以后,我国已经等效采用国际标准,取消了钢球压头,全部采用硬质合金球头。因此HBS停止使用,全部用HBW表示布氏硬度符号。很多时候布氏硬度仅用HB表示,指的就是HBW。不过在文献论文中HBS仍时有所见。
布氏硬度测量法适用于铸铁、非铁合金、各种退火及调质的钢材,不宜测定太硬、太小、太薄和表面不允许有较大压痕的试样或工件。

洛氏硬度 Rockwell Hardness

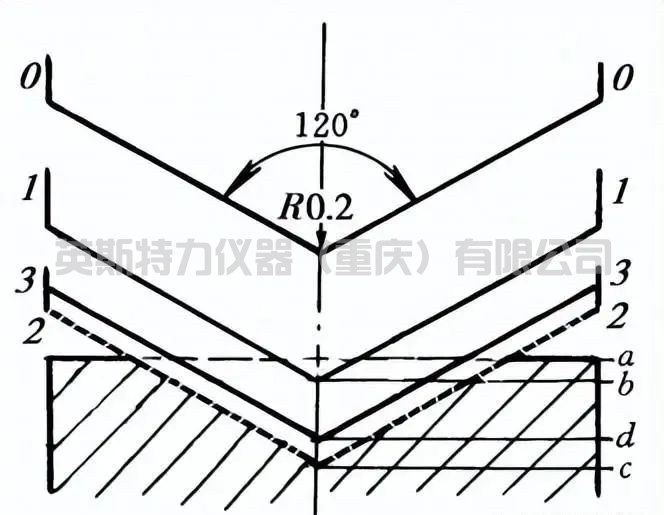

用锥顶角为120°的金刚石圆锥或Ø1.588mm和Ø3.176mm淬火钢球作压头和载荷配合使用,在10kgf初载荷和60、100或150kgf力总载荷(即初载荷加主载荷)先后作用下压入试样,在总载荷作用后,以卸除主载荷而保留主载荷时的压入深度与初载荷作用下压入深度之差来表示硬度。


洛氏硬度试验采用三种试验力,三种压头,它们共有9种组合,对应于洛氏硬度的9个标尺。这9个标尺的应用涵盖了几乎所有常用的金属材料。常用的有HRAHRBHRC三种,其中HRC应用最广。

常用洛氏硬度试验规范表

硬度

符号

压头类型

总试验力

F/N(kgf)

硬度

范围

应用举例

HRA

120°金刚石

圆锥

588.4(60)

20~88

硬质合金、碳化物、

浅层表面硬化钢等

HRB

Ø1.588mm

淬火钢球

980.7(100)

20~100

退火、正火钢、铝合

金、铜合金、铸铁

HRC

120°金刚石

圆锥

1471(150)

20~70

淬火钢、调质钢、深

层表面硬化钢


HRC标尺的使用范围是20~70HRC。当硬度值小于20HRC时,因为压头的圆锥部分压入太多,灵敏度下降,这时应改用HRB标尺;当试样硬度大于67HRC时,压头尖端承受的压力过大,金刚石容易损坏,压头寿命会大大缩短,因此一般应改用HRA标尺。
洛氏硬度试验操作简便、迅速、压痕小,可测试成品表面及较硬、较薄的工件。因压痕小,对于组织和硬度不均匀的材料,硬度值波动较大,准确性不如布氏硬度高。洛氏硬度用于测定钢铁、有色金属、硬质合金等的硬度。

维氏硬度 Vickers Hardness

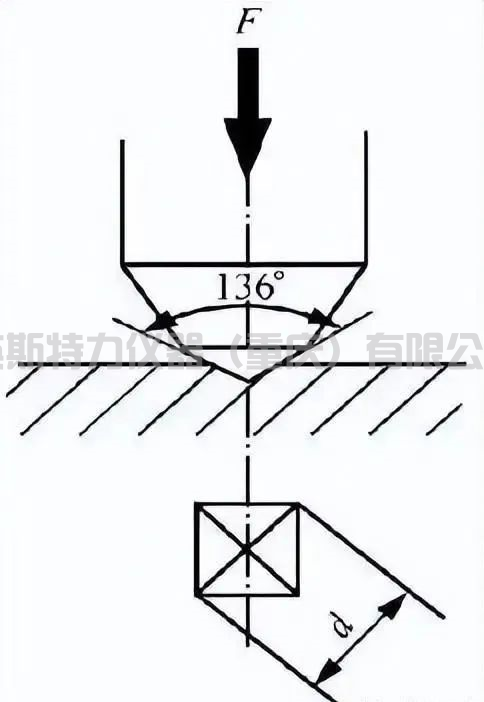

维氏硬度测量原理与布氏硬度相似。采用相对面夹角为136°金刚石正四棱锥压头,以规定的试验力F压入材料的表面,保持规定时间后卸除试验力,用正四棱锥压痕单位表面积上所受的平均压力表示硬度值,标记符号为HV


维氏硬度测量范围大,可测量硬度为10~1000HV范围的材料,压痕小,一般用来测量较薄的材料和渗碳、渗氮等表面硬化层。

里氏硬度 Leeb Hardness

用一定质量的装有碳化钨球头的冲击体,在一定力的作用下冲击试件表面,然后反弹。由于材料硬度不同,撞击后的反弹速度也不同。在冲击装置上安装有永磁材料,当冲击体上下运动时,其外围线圈便感应出与速度成正比的电磁信号,再通过电子线路转换成里氏硬度值,符号标记为HL
里氏硬度仪无需工作台,其硬度传感器小如一只笔,可用手直接操作,无论是大、重型工件还是几何尺寸复杂的工件都能容易地检测。


里氏硬度另外一个优点是对产品表面损伤很轻,有时可作为无损检测;对各个方向,窄小空间及特殊部位硬度测试具有独特性。

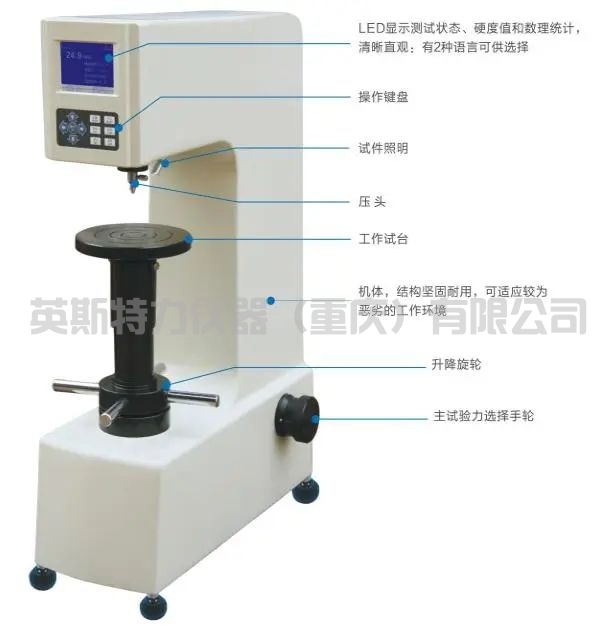

热处理淬火硬度计推荐-WHR-150数显洛氏硬度计


数显洛氏硬度计WHR-150为台式数显洛氏硬度计,此洛氏硬度计采用洛氏(ROCKWELL)测量原理,用于碳钢、合金钢、铸铁、有色金属及工程塑料等材料的硬度检测。

具有测试精度高、测量范围宽、主试验力自动加、卸载、测量结果数字显示、数据打印、外部计算机通讯等特点。


特点:
l         LCD液晶屏数字显示;
l         硬度计具有试件照明功能;
l         具有硬度值转换功能:可转换为维氏、布氏、洛氏、表洛等;
l         具有各标尺独立修正功能
l         中英文菜单;
l         分辨率:0.1HR;
l         连接微型打印机,可打印数据及统计报告;
l         常用标尺测量范围:20~95HRA,20~100HRB,20~70HRC;
应用范围:
Ø        钛及钛合金、不锈钢等黑色金属等;
Ø        铝、碳钢、合金钢、铸铁、有色金属等;
Ø        硬质合金、陶瓷等;
Ø        塑料、硬树脂、合成树脂、耐磨材料;
Ø        热处理行业;
Ø        铸造和锻造件;
Ø        汽车和航空业;

Ø        实验室和车间;

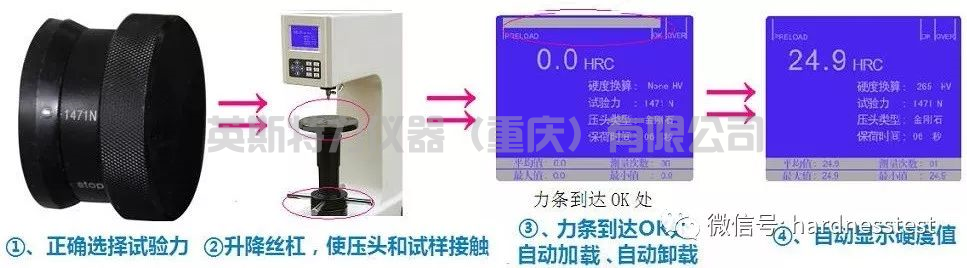

使用方法
