钢轨探伤仪季度检测标准和方法

季检：由工务段探伤生产机构负责实施并检验。每季度进行一次。逐台对仪器和探头主要技术指标进行测试和调整。对机架（包括探头架和翻板等）进行保养和整修。检测数据记录保存。

探伤仪性能检测内容：

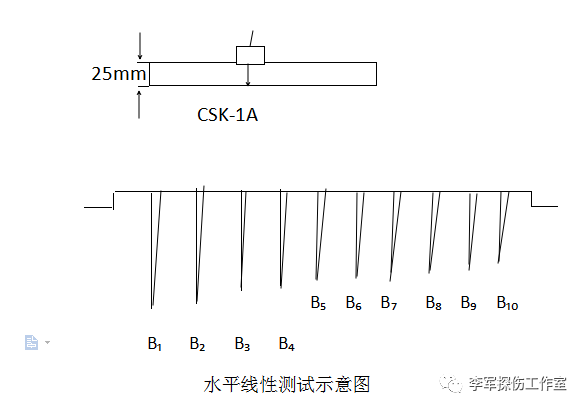

一、水平线性测试：

1、将探伤仪测量通道0°探头与仪器连接。（有无保护膜不限）

2、探头置于CSK-1A试块厚度25mm底面，调节衰减器得10次底面回波，分别读出B₂、B₃、B₄、B₅、B₆、B₇、B₈、B₉、B₁₀底波高为满幅度50%时，波前沿所对应的荧光屏刻度读数L₂、L₃、L₄、L₅、L₆、L₇、L₈、L₉、L₁₀（设仪器满刻度为10）。

3、将L₂、L₄、L₆、L₈、L₁₀值代入公式进行探伤仪水平线性误差（∆L）计算：B=L₁₀-L₂

          d₄=L₂+B/4‐L₄

          d₆=L₂+2·B/4‐L₆

          d₈=L₂+3·B/4‐L₈

      ∆L=|d_max|/B×100%

4、质量标准

母材探伤仪∆L≤2%为合格。

通用/焊缝探伤∆L≤2%为合格。

测试结果误差：≤±1%。

二、垂直线性测试：

1、探伤仪的抑制置“0”或最小，衰减器至少有20dB余量。

2、将0°探头置于CSK-1A试块厚度100mm底面的反射波为基准波，调节增益，使基准波幅度为100%（相对测量通道的基线）。

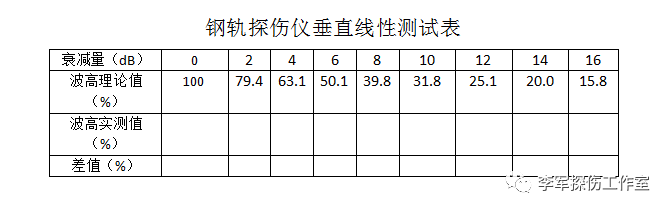

3、调节衰减器依次记下每衰减2dB后基准波高的百分数，填入钢轨探伤仪垂直线性测试表，直至衰减16dB为止。

4、计算实测值与理论值的差值（实测值‐理论值），取最大正差值d⁺和最大负差值d¯的绝对值之和，即为测量通道的垂直线性误差。

Δd=|d⁺|+|d¯|（%）

 5、质量标准

母材探伤仪Δd≤15%为合格

通用/焊缝探伤仪Δd≤8%为合格

测试结果误差：≤±2%

三、动态范围的测试

 仪器的动态范围是指在增益调节不变时，探伤仪荧光屏上能分辨的最大与最小反射面积回波波高之比，即反射波高从100%到刚消失所需要的衰减量。

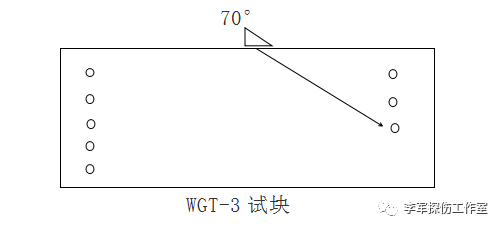

  1、探头置于WGT-3试块上，找出任意一基准反射体回波。

2、调节仪器“衰减器”，使基准反射体波高从100%降到2%。

分别记录“抑制”大和“抑制”小时的衰减器调节量（dB值）

3、计算仪器“抑制”大（ΔW_大）和小（ΔW_小）的动态范围：

ΔW_大=Wmax-Wmin（dB）

ΔW_小=Wmax-Wmin（dB）

4、质量标准

动态范围（大）：2dB-6dB为合格。

动态范围（小）：≥16dB为合格。

四、灵敏度余量的测试：

1、钢轨探伤仪置于相应测试通道，“抑制”置“小”，仪器灵敏度置于最高状态。

2、检查仪器噪声电平，若仪器噪声电平超过10%，则调节衰减器或增益，使噪声电平为10%，并记录衰减器读数S₀。

3、钢轨探伤仪探头分别连接到仪器对应通道。

4、灵敏度余量测试方法

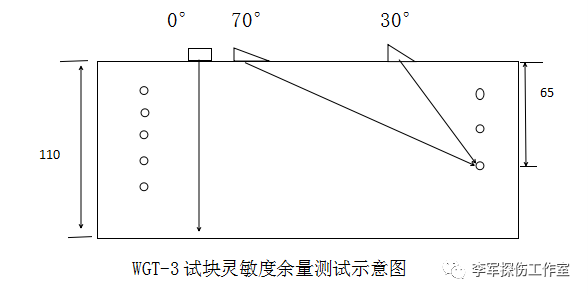

①、0°探头以WGT-3试块110mm底面，37°和70°探头以WGT-3试块深65mm处φ3mm横孔作为基准。

②、探头置于试块中间，保证耦合良好，调节仪器衰减器，使各基准反射体波高80%，记录此时衰减器读数S₁。

③、计算灵敏度余量S=S₁‐S₀

5、质量标准

0°探头灵敏度余量≥36dB。

37°和70°探头灵敏度余量≥40dB。

测试结果误差：≤±2dB。

五、缺陷检出能力

1、将钢轨探伤仪放置GTS-60实物试块上，“抑制”置“大”，“增益”置“大”。

2、探伤灵敏度调节:

①、0°探头探测钢轨试块轨底，调节仪器对应通道“衰减器”和“增益”，使正常底波达到80%，然后增益8dB。

②、37°探头探测标准螺孔，调节仪器对应通道“衰减器”和“增益”，使正常底波达到80%，然后增益16dB。

③、70°探头探测轨头断面，调节对应通道“衰减器”和“增益”、使断面波前杂波处于临界状态（刚冒杂波）。

3、质量标准

缺陷检测能力测试：用上述灵敏度对钢轨实物试块上的模拟伤损进行探测，应能检出GTS‐60试块上除螺孔15°下裂纹以外的所有缺陷、并报警。

六、探头相对灵敏度

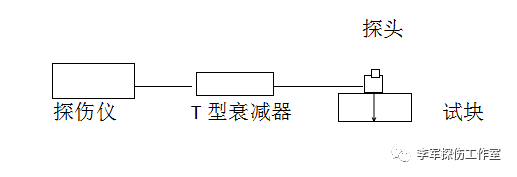

1、把T型衰减器的一端接探伤仪，另一端接探头线。

2、连接被测探头，并置于对比试块DB-PZ8-2上，移动探头使第一次底波最高，调节衰减器使底波幅度为垂直刻度的50%，记下此时衰减器的读数S₀。

3、换接上频率与被测探头相同的石英晶片固定试块，调节衰减器，使第一次底波幅度为垂直刻度的50%，记下此时衰减器的读数S₁。

则探头相对灵敏度dB：S=S₀-S₁

4、质量标准

纵波直探头：≥55dB

横波探头：4MHz以上探头≥60dB（R100圆弧面）

     2.5MHz探头≥65dB（R100圆弧面）

七、探头折射角（或K值）的测试

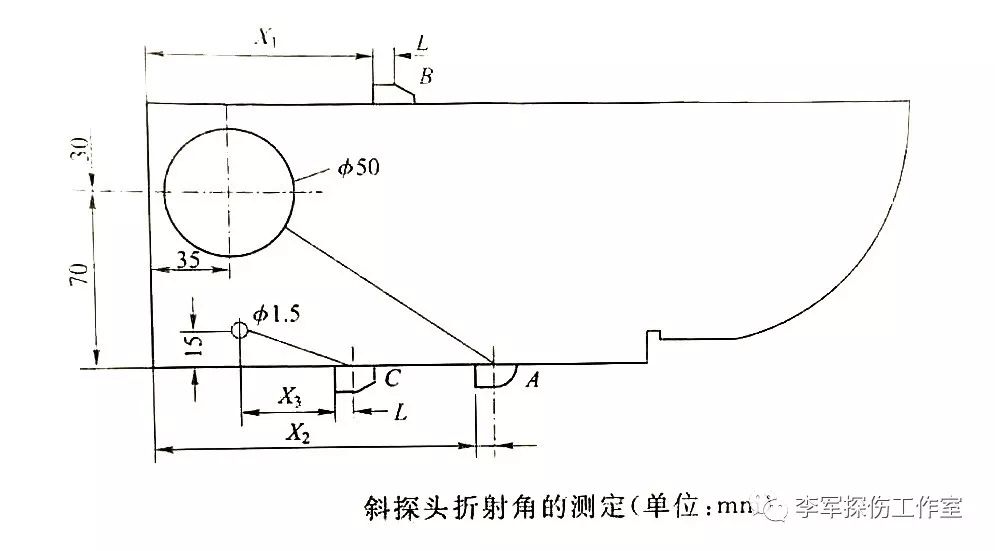

1、钢轨探伤仪斜探头置于CSK-1A试块上测试：

①折射角为35°～60°（K0.7～K1.73）的探头置于试块A位置。

②折射角为60°～75°（K1.73～K3.73）的探头置于试块B位置。

③折射角为75°～80°（K3.73～K5.67）的探头置于试块C位置。

2、前后移动探头，调节仪器增益使横通孔最高回波达80%。

4、折射角为60°～75°（K1.73～K3.73）的探头测量值X₁代入公式：

   5、折射角为75°～80°（K3.73～K5.67）的探头测量值X₃代入公式：

6、质量标准

   测试折射角结果误差：≤±2°

八、探头楔内回波
