1、与肖氏硬度相比，称为肖氏硬度，最早由Albert F. Shore提出，缩写为HS，代表材料硬度的一个标准。 肖氏硬度计适用于测量黑色金属和有色金属的肖氏硬度值，硬度值代表金属弹性变形函数的大小。
在橡胶、塑料和 TPU 行业中，通常称为肖氏硬度。
邵氏硬度计分类及适用范围
肖氏硬度是指肖氏硬度计测量值的读数。 它的单位是“度”，分为A和D两种，不同代表不同的硬度范围。 肖氏 A 硬度用于 90 度以下的硬度。 测试取数据，90度及以上用邵氏D硬度计测试取数据。
因此，一般来说，对于橡胶或塑料制品，在测试肖氏硬度计时，测试者可以在测试前根据经验做出预测，从而决定使用肖氏A硬度计还是D硬度计。 进行测试。
通常，弹性或柔软度较大的产品可以通过测试仪直接判断用邵氏A硬度计进行测试，如：文具胶瓶、TPU TPR塑料薄膜袋等产品。 而且手感完全没有弹性，或者说用邵氏D硬度计测试太硬了，比如PC ABS PP等产品。 如果度数是邵氏Axx，说明硬度比较低，如果是邵氏Dxx，说明它的硬度比较高。
肖氏A硬度计主要用于测量软塑料和常规橡胶的硬度，如：软塑料、分解橡胶、印刷辊、热塑性弹性体、皮革等。
肖氏D硬度计主要用于测量硬塑料和硬橡胶的硬度，如热塑性塑料、硬树脂、地板材料、保龄球等。
相关标准规范：
《橡胶袖珍硬度计压入硬度试验方法》GB/T 531-1999；
《塑料邵氏硬度试验方法》GB/T2411-80； DIN 53505； ISO 868； ISO 7619； ASTMD 2240； JISK7215。 平均值计算功能、最大值锁存功能、欠压报警指示功能。
常用的邵氏硬度计有三种：邵氏A、C、D。每种型号的一般用途如下：
邵氏A硬度计，主要用于测试塑料合成橡胶的硬度；
邵氏C型硬度计用于测量压缩率为50%时应力为0.5kg/c㎡或以上的发泡材料制成的橡塑微孔材料的硬度，也可用于其他材料的硬度。 相似的硬度；
肖氏D硬度计适用于一般硬质橡胶、硬质树脂、亚克力、玻璃、热塑性塑料、印版、纤维等高硬度材料的硬度测试。

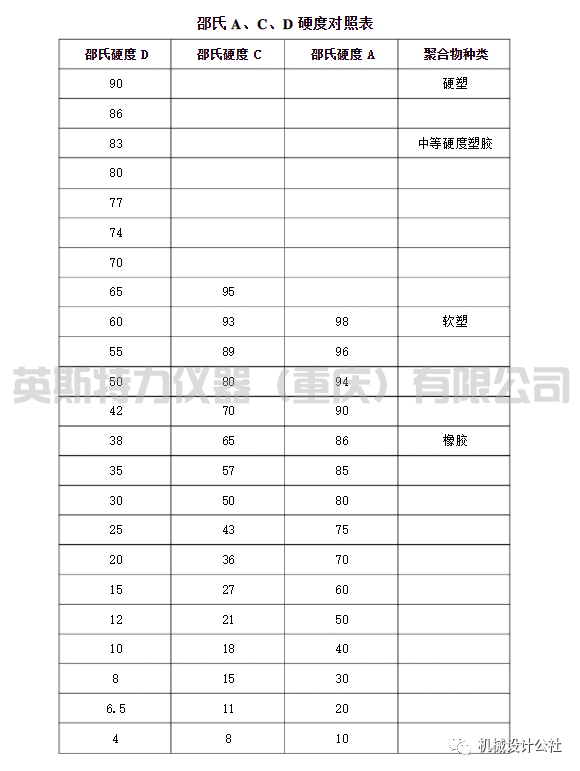

3.邵氏硬度A、C、D硬度对照表，看下图时请注意ACD顺序（来自网络）
硬度计简介可分为以下8种：
(1) 洛氏硬度计
硬度值指标由压痕塑性变形的深度决定。 以 0.002 毫米为硬度单位。 当HB>450或样品太小时，不能使用布氏硬度测试，而改用洛氏硬度测量。 它是用一个顶角为120°的金刚石锥体或直径为1.59和3.18mm的钢球在一定载荷下压入被测材料表面，从深度得到材料的硬度。 缩进。 根据测试材料的硬度，用三种不同的等级表示。
HRA：是用60kg载荷和金刚石圆锥压头测得的硬度。 用于硬度极高的材料（如硬质合金等）。
HRB：是用100kg载荷和直径为1.58mm的硬化钢球得到的硬度。 用于硬度较低的材料（如退火钢、铸铁等）。
HRC：是用150kg载荷和金刚石圆锥压头得到的硬度，用于硬度较高的材料（如淬火钢等）。
(2)布氏硬度计
布氏硬度（HB）一般用在材料较软的时候，如有色金属、钢在热处理前或退火后。 洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等。
布氏硬度（HB）是一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸载测量直径 待测表面上的压痕。 布氏硬度值是载荷除以压痕球体表面积的商。 一般：将一定尺寸的硬化钢球以一定的载荷压入材料表面，并保持一段时间。 去除载荷后，载荷与其压痕面积之比即为布氏硬度值（HB），单位为公斤力/mm2（N/mm2）。 试验载荷和试验钢球直径应根据材料的实际性能确定。
(3) 维氏硬度计
维氏硬度测试方法是由R.L.Smith和C.E.Sandland于1925年提出的，英国Vickers-Armstrong公司试制了第一台以此方式测试的硬度计。 与布氏和洛氏硬度测试相比，维氏硬度测试的测量范围更广，几乎涵盖了从较软材料到超硬材料的所有材料。
维氏硬度的测量原理与布氏硬度基本相同，硬度值也是根据压痕的单位面积载荷来计算的。 不同的是，维氏硬度测试的压头是金刚石的正四棱锥。 试验时，在一定载荷的作用下，在试样表面压出一个方锥。
压痕，测量压痕的对角线长度，从而计算出压痕的表面积，载荷除以表面积*的值就是试样的硬度值，用符号HV表示。
(4) 里氏硬度计
里氏硬度以 HL 表示。 里氏硬度测试技术是由瑞士的利伯博士发明的。 片的表面，然后反弹回来。 由于材料的硬度不同，撞击后的回弹速度也不同。 冲击装置上装有永磁材料，当冲击体上下移动时，
它的外围线圈感应出与速度成正比的电磁信号，然后通过电子电路将其转换为里氏硬度值。
(5) 肖氏硬度计
简称HS。 一种材料硬度的量度。 它首先由英国海岸（Albert F.Shore）提出。
弹性回弹法用于将撞针从一定高度落到被测材料表面并发生回弹。 撞针是一个带有销钉的小锥体，通常镶有钻石。 测试值为1000x碰撞销返回速度/碰撞销初始速度（即碰撞前后速度比乘以1000）
(6) 巴氏硬度计
巴氏硬度（简称巴氏硬度），最早由美国Barber-Colman公司提出，是近代国际上广泛使用的一种硬度。 ，压入试样表面，用压痕针的压痕深度确定材料的硬度，将每个压痕0.0076mm定义为巴氏硬度单位。 Barcol 硬度单位以 HBa 表示。
(7) 努氏硬度计
努氏硬度是以绝对值测量的硬度，主要用于机械加工。 一般来说，金刚石的努氏硬度为7000~8000 kg/mm2
(8)韦氏硬度计
将一定形状的硬钢压头在标准弹簧试验力的作用下压入试样表面，用压头的压痕深度来确定材料的硬度。 0.01mm的压痕深度定义为韦氏硬度单位。 韦氏硬度单位表示为 HW。
(9) 肖氏硬度计
肖氏硬度计广泛用于橡胶和塑料的硬度测定。 具有结构简单、使用方便、体积小、机身轻、读数直观等特点。 肖氏硬度计主要分为三类：即A型、C型和D型。
肖氏硬度计分为机械式和数显式两种。 A型适用于一般橡胶、合成橡胶、软橡胶、聚酯、皮革、蜡等； C型适用于橡塑复合使用，塑料含有发泡剂，由微孔材料制成； D型适用于一般硬质橡胶、树脂、亚克力、玻璃、热塑性橡胶、印版、纤维等。
客服1
