设备名称：全自动影像测量仪
设备图片:
产品特点
1. 采用非接触式光学测量，不损伤被测产品；
2. 新版CNC 软件，软件程式控制批量检测物件，可输出数据报表，软件可自定义公差，自动判定OK/NG；
3. 配有专用的全自动测量仪测量软件，可自动24小时不间断自动重复测量，大大提高测量工作效率。
4. 采用花岗石机身，机台稳定，外观简洁大方；
应用领域
仪器适用于以二维平面测量为目的的一切应用领域。
这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
主要技术参数
01 | 有效测量行程 | 500 mm×400 mm |
02 | Z轴调焦升降范围 | ≤200mm 特殊高度可定制 |
03 | 光栅尺分辨率 | 0.0005mm |
04 | X、Y轴线性精度 | E≤(3+L/200)μm（L单位mm） |
05 | Z轴线性精度 | E≤(5+L/150)μm（L单位mm） |
07 | 载物台尺寸 | 740mm×650mm |
08 | 玻璃台尺寸 | 553mm×443mm |
09 | 玻璃和承载重量 | ≤30 kg |
10 | 影像放大倍数 | 20X～180X |
11 | 主机外形尺寸约 | 1210mm×900mm×1750mm |
12 | 物方视场 | 10.6-1.6mm，工作距离≤ 90mm |
13 | 数据输出 | 测量数据 Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、 二维图形 AutoCAD(dxf) |
14 | 数据导入 | 二维图形AutoCAD(dxf)) |
16 | 建议使用环境 | 温度 25±10 ℃，湿度 35%-65% |
主要配置
01 | 相机 | 美国TEO 高清彩色 CCD 或高清数字相机 | |
02 | 镜头 | 香港 PMS连续变倍镜头 光学放大倍率 0.7×-4.5× | |
03 | 光栅尺 | 高精度精密光栅尺,分辨率 0.0005 | |
04 | 照明系统 | 上光系统 | 深圳联赢 5环8分区 LED冷光源 |
下光系统 | 深圳联赢 LED同轴冷光源 自动机专用 | ||
05 | 传动方式 | 三轴轴均采用全闭环伺服电机 | |
06 | Z轴导轨 | 台湾上银高精度P级直线导轨 | |
07 | 驱动方式 | 高精度光杆或丝杆 | |
08 | 操作方式 | 三轴均为程序自动控制、鼠标拖运、或操控手柄 | |
10 | 机台底座、Z轴立柱 | 高精度济南大理石 00 级 | |
11 | 玻璃 | 东莞铭思 高精度光学玻璃 | |

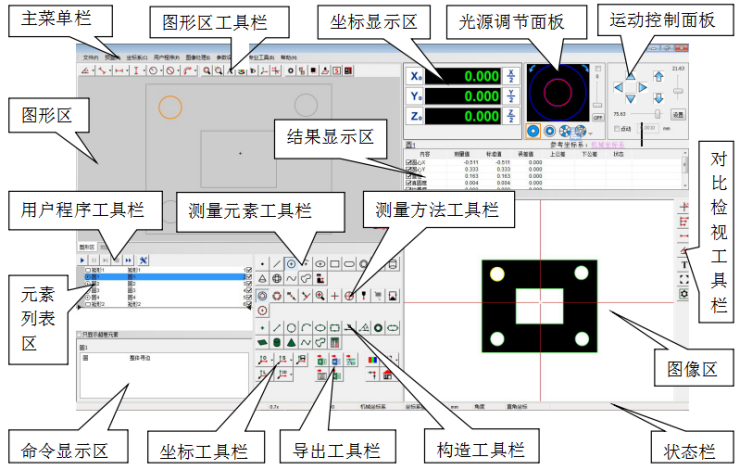

主要测量功能
（一）测量软件基本工能
●笛卡尔坐标/极坐标转换
●绝对/相对/工作坐标转换
●公/英制转换
●度/度分秒转换
●点/点群
●三点/多点求圆及弧
●两点/多点求线
●B-spline线
●两点间的距离
●两线间的平均距离
●点线间的距离
●两圆心距离
●圆线距离
●两线间的夹角及交点
（二）测量软件基本工能

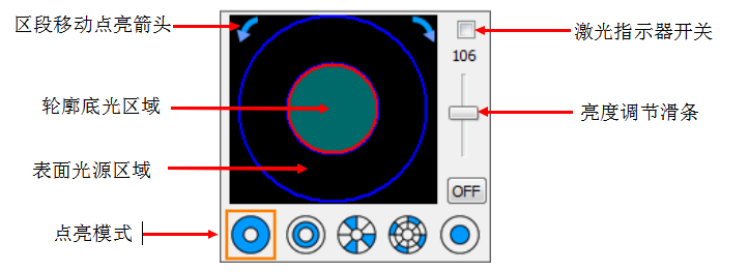

光源控制：全电脑控制光源，点击选择灯光的开关，拖动滑条控制灯光的明暗强度；并可在编程过程中任意调节开头及明暗，录入程序；上光源四相的灯光皆可独立控制开头、明暗，达到任意方向对被测物打光，增加机器适应性能。

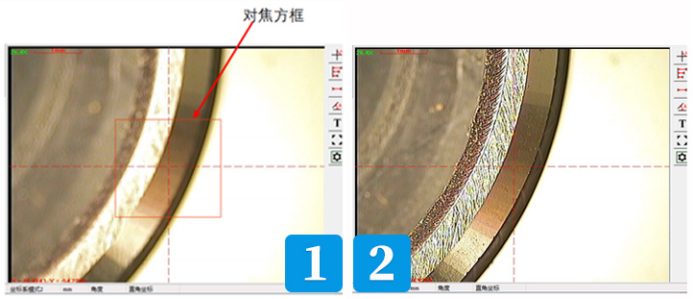

自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提
高对焦的重现性，使对焦后影像达到最佳，从而也提高后续测量的精度，且可在编程过程中插
入自动对焦，消除批量产品可能出现的高度差，并录入程序。
光度指示：指导用户将光源明暗调至最佳强度，减少人为带来的不确定因素。

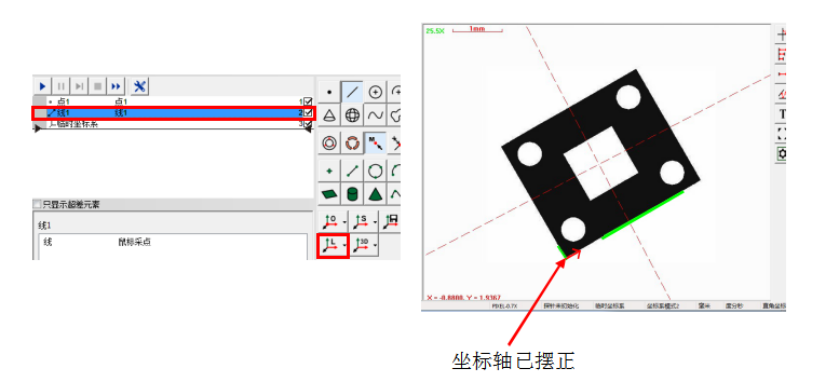

坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、
象限点自动捕捉。

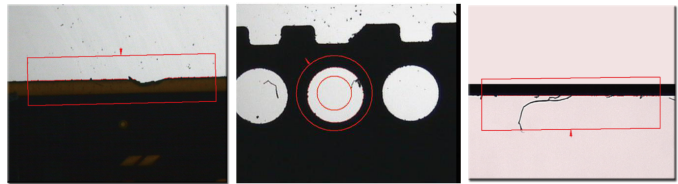

自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

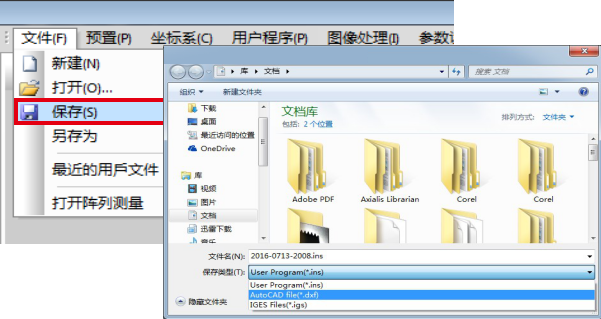

测绘功能：机械图形直接输出.dxf格式，实现2.5D抄数功能 ，与AutoCAD、Pro/e、UG
等其它软件无缝联接。
拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

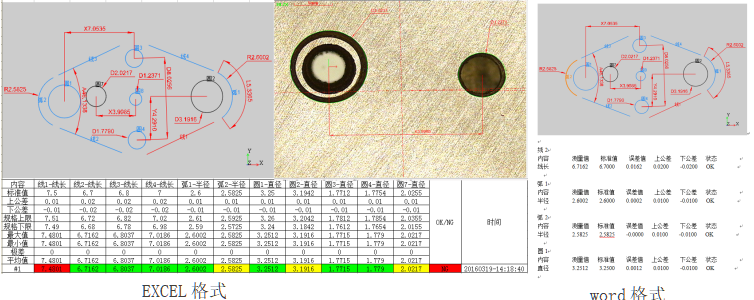

测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、
EXCEL 图表报告。
编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
SPC功能：独立的SPC软件，直接读取测量数据，进行数据分析，得到所需的管制图、制程能力指数，生成标准的WORD、EXCEL 图表报告。

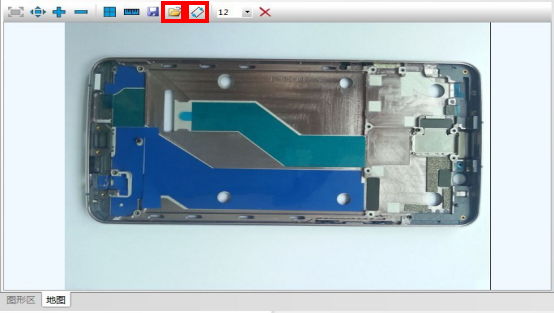

对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。
形位公差：提供平面内直线度、圆度、角度分析，进行有效之品质检验。
机台校正：X、Y、Z三轴皆可进行非线性精度补偿，X、Y轴可进行面阵补偿，提高机台示值精度，使测量更精准。
三维测量功能：Z轴方向可满足产品的高度测量要求；
选配件
名称 | 照片 | 价格/件 | 功能 |
自动变倍镜头 |
| 不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序，大大提高测量效率。 | |
英国雷尼绍探针
| | 接触式测量，可利用接触式探头对工件进行简单的三维量测，测量包括球，圆柱，圆锥，高度，两面距离，平面度，平行度等。
| |
基恩士激光 |
| 应用了先进的光路与激光联动技术，同时配备了高精度CCD 影像和高精度激光测头系统，同时配备高速伺服电机系统，实现高速测量，激光测量平面度的最大优点是精度高， 非接触式测量，对被测量物不会造成损伤 |
安装、验收
1、安装与培训
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收
2.1验收标准：按合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。
售后服务
质保期：设备安装验收合格之日起12个月内，但不超过发货之日起15个月。
质保期内：公司负责为用户免费提供计量测试技术咨询服务。
质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在72小时内派技术人员上门解决问题。
