超声波探伤仪
.

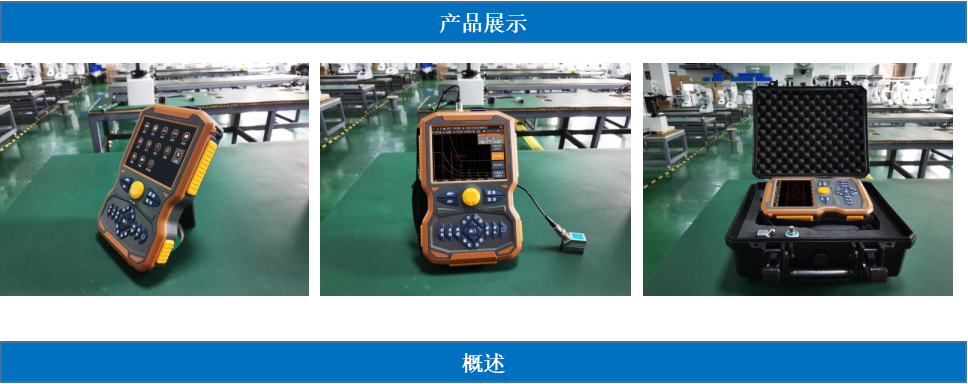

智能超声波探伤仪YSUT800S

发布时间:2021-12-03 00:15:53人气:



● 可导入客户工件全套检测工艺,会开机就能探伤;

● DAC、AVG、彩色腐蚀Bscan、AWS、TCG等工具齐全;

● 重复发射率:20-3000Hz准确调节,高速扫查,不漏检;

● 高信噪比,波形非常稳定,特殊的抗干扰设计,不惧恶劣工况;

● 12位AD,可使用30M探头,细节尽显,微小缺陷下灵敏度和分辨力高;

● 缺陷自动验收,智能评测,高清高亮显示,界面立体美观,人性化操作风格;

● 探头校准、曲线制作等各种操作全程提示,对话框互动,无需看说明书;

● 蓝牙无线传输,手机APP现场生成探伤报告,并实现打印;

● IP65防护标准,坚固耐用,防水防尘,阻尼支架任意角度;

● 单电10小时连续工作,2小时快充,可独立充电,两块实现不间断工作。







型号

YSUT800S

检测范围:

15 米(钢中、纵波),透射 30 米(可扩展)

声速范围:

(100~20000)m/s

重复发射率:

30-3000Hz 可调节

动态范围:

≥38dB

垂直线性误差:

≤2.5%

水平线性误差:

≤0.2%

分 辨 力:

>40dB(5P14)

灵敏度余量:

>65dB(深200mmФ2平底孔)

数字抑制:

(0~80)%,不影响线性与增益

探头类型:

直探头、斜探头、双晶探头、穿透探头,爬波探头,表面波探头

闸    门:

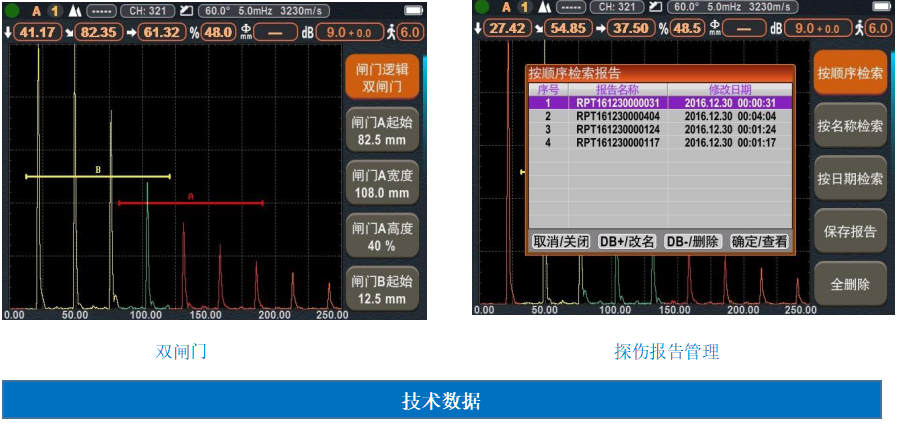

进波门、失波门;单闸门、双闸门

报    警:

蜂鸣报警,LED灯报警

电    源:

直流(DC)9V

电池工作时间:

10小时

外型尺寸:

240×153×38 (mm)

重   量 :

0.95Kkg

环境温度:

(-10~50)℃

相对湿度:

(20~95)%RH

脉冲幅度:

100V、200V、300V、400V、500V分级选择,适用探头范围广

脉冲宽度:

在(0.03~0.51)µs范围内连续调节,以匹配不同频率的探头

探头阻尼:

50Ω、100Ω、150Ω、400Ω可选,满足灵敏度及分辨率的不同工作要求

硬件实时采样:

高分辨率12位AD转换器,采样速度320MHz,波形高度保真

检波方式:

正半波、负半波、全波、射频检波

滤波频带:

(0.135)MHz

闸门读数:

单闸门和双闸门读数方式可选;闸门内峰值读数

总增益量:

120 dB(设有0.1dB、1dB、2dB、6dB步进值)

插头插座:

BNC/LEMO可选

注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得



自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”;

● 自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);

● 自动增益、回波包络、峰值记忆功能提高了探伤效率;

● φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值,大平底自动计算;

● 500个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;

● 可自由存储、回放1000幅A扫波形及数据(可扩展);

● 外接U盘,内部存储可以随时导出,也可以直接存储无限量的探伤存储文件;

● 探伤录像:探伤过程的动态录像,通过外部U盘扩展,可以实现无限时的高质量录像;

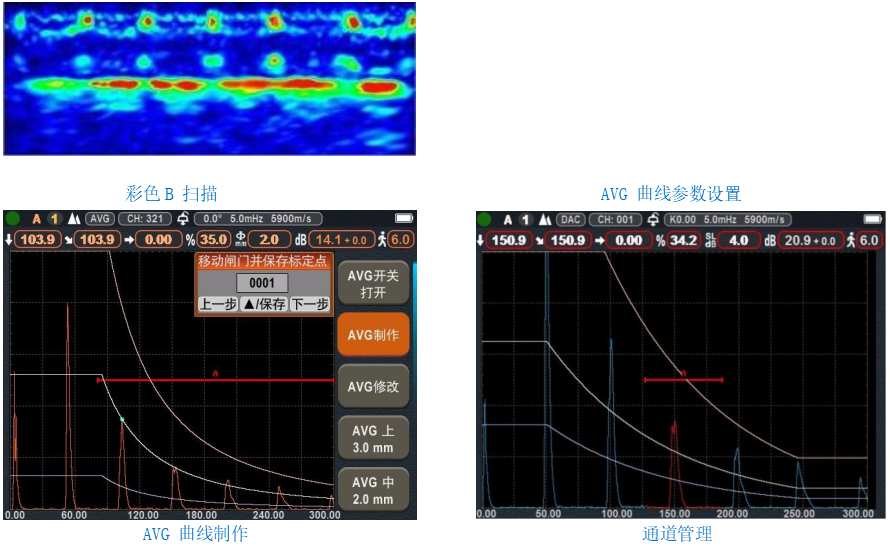

● DAC、AVG自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;

● B型扫描:实时扫查、显示横截面,可显示工件缺陷形状,使探测结果更直观;

● 17个内置探伤标准可调出,可以自由输入任意行业标准;

● 发射脉冲宽度和强度可调;

● 蓝牙模式与手机和计算机通讯,实现探伤报告管理;

● 高性能安全环保锂电池供电,标配可连续工作10小时以上,选配可增加电池容量到15小时;

● 实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;

● 数字抑制,不影响增益和线性;

● 增益补偿:对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正;

● 曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置和深度;

● 角度和K值两种输入方式;

● 回波次数分析;

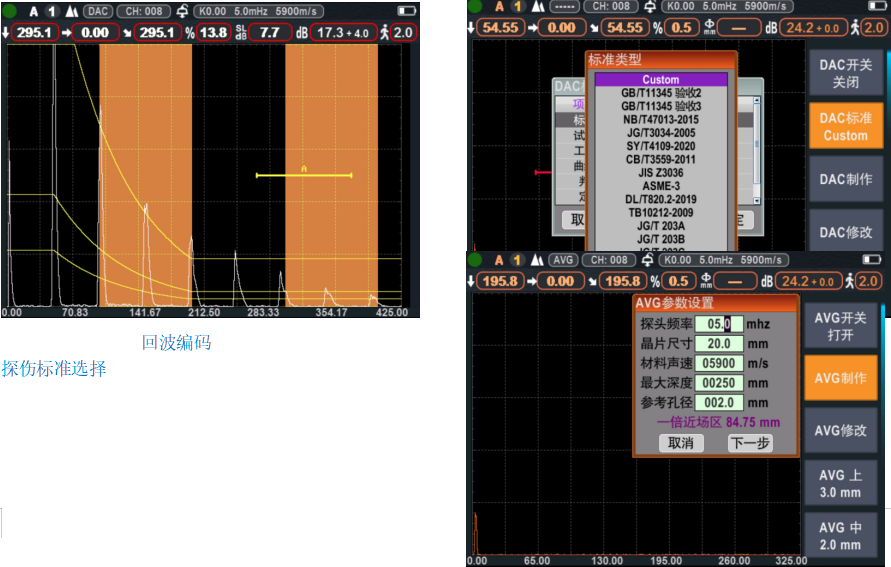

● 回波编码:以不同颜色显示1~9次回波,便于判断缺陷位置;

● 裂纹测高:利用端点衍射波自动测量、计算裂纹高度;

● DAC声光报警;

● 屏幕的冻结和解冻;

● AWS D1.1/D1.5: 美国焊接学会标准,为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”;

● 角度和K值两种输入方式;

● 波形填充;

● 电源状态指示;

● 捕捉标记;

● 闸门内波形颜色标记;

● 闸门内展宽。





GB/T 11345 验收2 焊缝无损检测 超声检测 技术、检测等级和评定

GB/T 11345 验收3 焊缝无损检测 超声检测 技术、检测等级和评定

NB/T 47013-2015 承压设备无损检测标准

SY/T 4109-2020 石油天然气钢质管道无损检测

JG/T 203




主机

1 台

产品包装箱

1 个

直探头

1 个

使用说明书

1 本

斜探头

1 个

合格证、装箱卡、保修卡

1 套

9V 电源适配器

1 个

超声波探伤仪手机 APP

1 套

探头连接线

1 根

仪器腕带

1 条




1.

标准试块

2.

其他种类探头

3.

其他探头线缆

4.

耦合剂

5.

蓝牙打印机
