YQ-100B型切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。

本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。

本机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。

本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。

主要技术指标

Main Specifications

¢ 切割室外壳： 钢板

¢ 最大切割直径： 100mm（管材）

¢ 进刀深度跟踪： 液晶数显

¢ 平台Y向移动： 275mm

¢ 切割台尺寸： 280*310mm

¢ 切割片规格： 350*2.5*32mm

¢ 加持台规格： 夹具台分左右，中央切刀口

¢ 切割方式： 手动/自动

¢ 送给方式： 任意调节（手，自两用）

¢ 切割速度： 最大为0.25mm/s

¢ 自动切割方式：   间歇式切割（金属工件）与连续切割（非金属工件）

¢ 进刀距离：       根据需要设定

¢ 复位方式：       自动复位

¢ 冷却系统：       自动（水冷2通道）

¢ 水箱容量：       50L

¢ 主轴转速：       2100r/min可选

¢ 电机功率：       3KW

¢ 机台形式：       台式

¢ 电源：           380V

¢ 外形尺寸： 900*790*1320mm

¢ 净    重： 240KG

各部件功能简介

Brief introduction of each component function

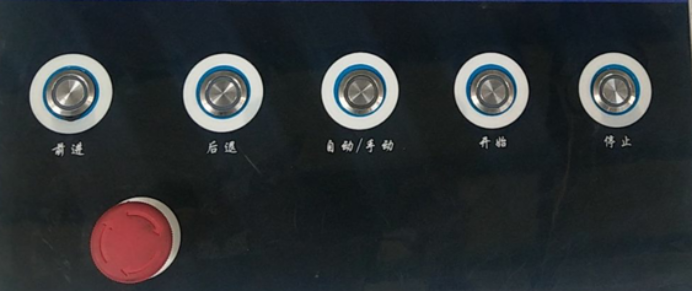

操作键盘及显示

Operation keyboard and display

(1) Automatic/manual自动/手动：（自锁。）手动自动切换

(2) Forward前进：（不自锁）。手动前进

(3) back后退：（不自锁）。手动后退

(4) start启动：（不自锁）。自动启动

(5) stop停止：（不自锁）。自动停止

(6) scram急停。（自锁，旋转式打开）。紧急急停

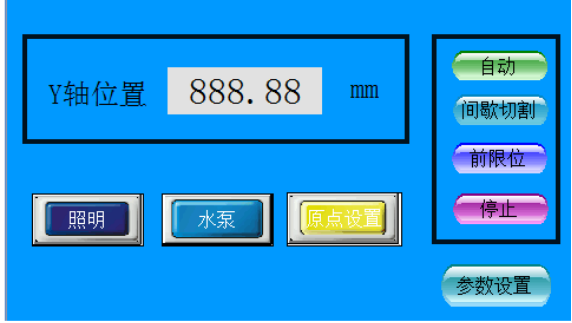

6． 显示屏说明：

（1）Y轴位置l：切割台相对位置，在自动切割过程中，会显示：切割行程所设数值。

（2）照明：切割室内照明开关，按一下打开，按一下关闭。

（3）水泵：切割水泵开关，在手动开关按下后，按水泵开关，可以打开水泵，自动状态按启动键水泵自动打开。

（4）原点设置：按一下原点设置键，Y轴位置则清零。

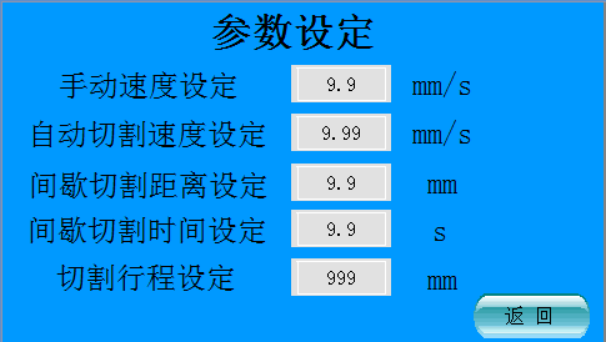

（5）参数设置：按一下此键进入参数设定页面

手动速度设定 : 设定手动速度 ，当手动移动切割主轴的速度  ， 最大值 2 m m /S

自动切割速度设定 : 设定自动切割速度 ，根据所切割工件的硬度和材质设定切割速度。

间歇切割距离设定 ： 设定自动切割时，间歇切割方式所切割距离的距离设定。

间歇切割时间设定 ： 设定自动切割时，间歇切割方式所切割的所切割的停顿时间设定。

切割行程设定 ： 设定自动切割的切割距离。

点击后面数字弹出输入键盘，按确定键确认。
