重要注意事项和安全信息
Important notices and safety information

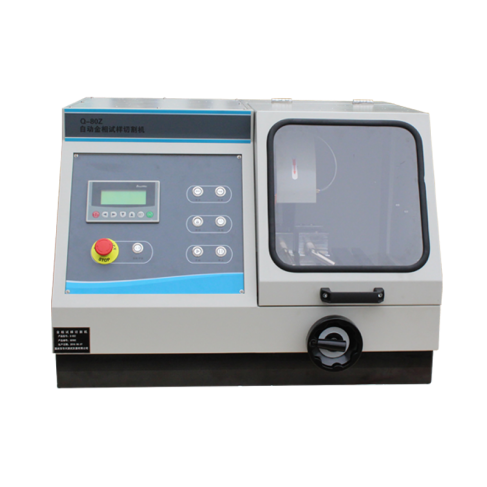

YQ-80Z型自动切割机是由机身、电控箱、切割室、电机室、冷却系统等部件组成。
本切割机不但可以切割直径为80mm(管件)以内的圆形工件,还可以切割高80mm、深200mm以内的长方形试样。
本机通过冷却系统对试样进行冷却,以防止试样在切割过程中过热而烧坏组织。
本机还可以因切割不同的试样而对切割速度进行设定,从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室,更便于切割者使用,是大专院校、工厂企业金相试验必备的制样设备之一。
主要技术指标
Main Specifications
¢ 切割室外壳: 钢板
¢ 最大切割直径: 80mm(管材)
¢ 进刀深度跟踪: 液晶数显
¢ 平台Y向移动: 275mm
¢ 切割台尺寸: 280*310mm
¢ 切割片规格: 350*2.5*32mm
¢ 加持台规格: 夹具台分左右,中央切刀口
¢ 切割方式: 手动/自动
¢ 送给方式: 任意调节(手,自两用)
¢ 切割速度: 最大为1mm/s
¢ 自动切割方式: 间歇式切割(金属工件)与连续切割(非金属工件)
¢ 进刀距离: 根据需要设定
¢ 复位方式: 自动复位
¢ 冷却系统: 自动(水冷2通道)
¢ 水箱容量: 50L
¢ 主轴转速: 2100r/min
¢ 电机功率: 3KW
¢ 机台形式: 台式
¢ 电源: 380V
¢ 外形尺寸: 900*790*600mm
¢ 净 重: 210KG

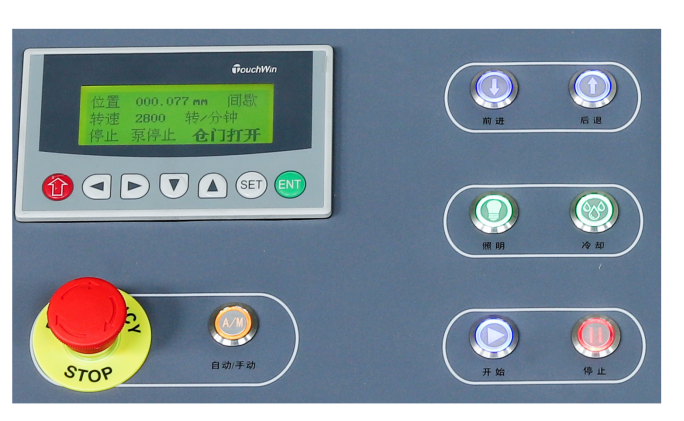

操作键盘及显示
Operation keyboard and display
(1) Automatic/manual自动/手动:(自锁。)手动自动切换
(2) Forward前进:(不自锁)。手动前进
(3) back后退:(不自锁)。手动后退
(4) start开始:(不自锁)。自动启动
(5) stop停止:(不自锁)。自动停止
(6) scram急停。(自锁,旋转式打开)。紧急急停
产品优势
Product advantages
01 本机外壳采用喷塑处理,使该机在外观上更加美观大方并具有很好的防腐蚀性。
02 三通道水龙头,对试样进行冷却,以防止试样在切割过程中过热而烧坏组织。
03 二种切割方式,间歇式切割(金属工件)与连续切割(非金属工件)。
04 二种切割模式,即可自动切割也可手动切割。
装 箱 单
Packing List
名 称 | 规 格 | 单位 | 数量 | 备注 |
主机 | YQ-80Z | 台 | 1 | |
水箱 | (含水泵) | 套 | 1 | |
砂轮片 | 350×2.5×32mm | 片 | 2 | |
排水管 | φ32×1.5m | 根 | 1 | |
进水管 | φ25×1.5m | 根 | 1 | |
喉箍 | 个 | 4 | ||
扳手 | 12-14mm | 把 | 1 | |
扳手 | 24-27mm | 把 | 1 | |
扳手 | 36mm | 把 | 1 | |
说明书 | 份 | 1 | ||
合格证 | 份 | 1 | ||
装箱单 | 份 | 1 | ||
切割液 | 桶 | 1 |
