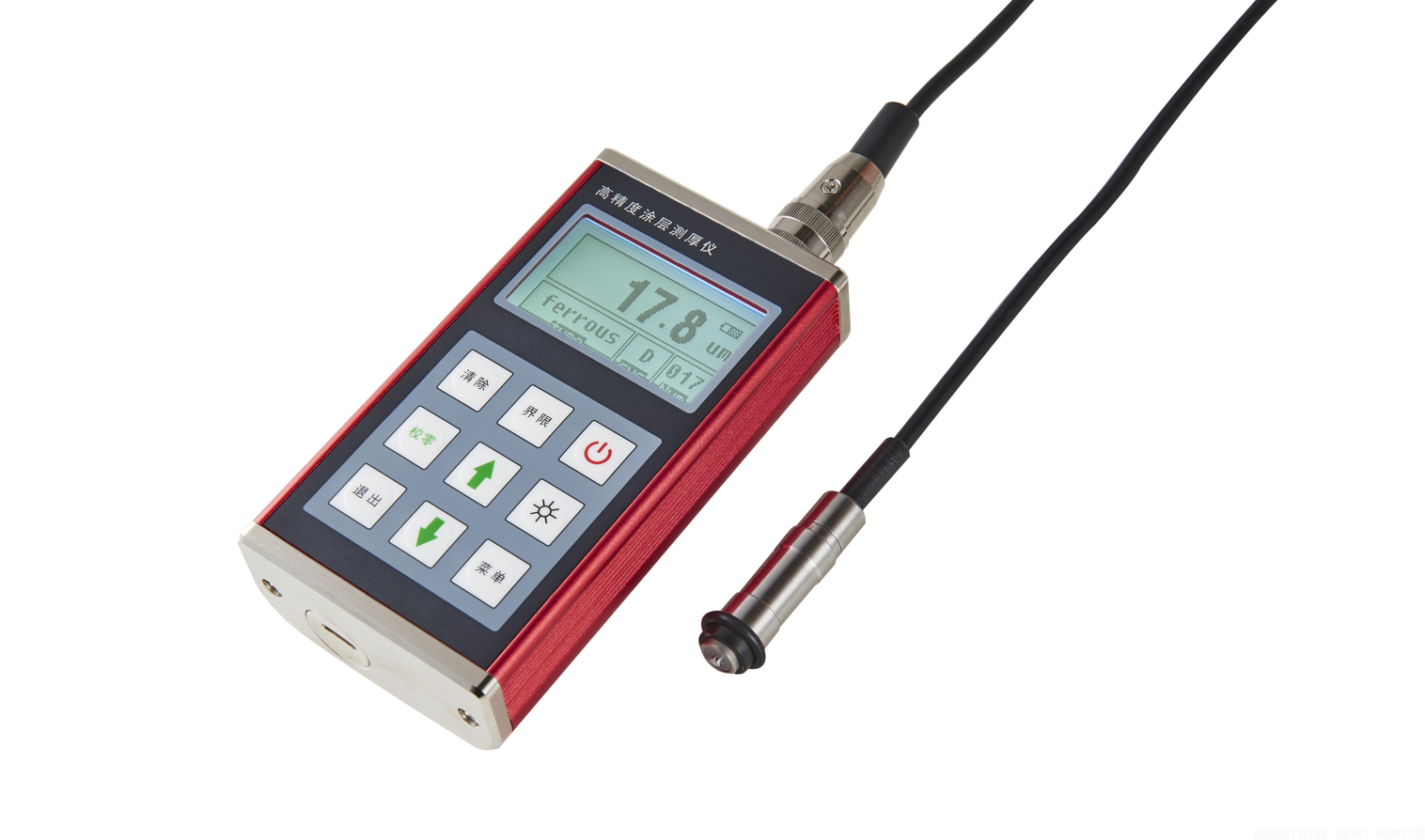

涂层测厚仪
磁性与涡流双原理 · 分体式探头 · 智能测量
产品特点
✔ 全中文界面操作，更方便
✔ 本仪器采用了磁性和涡流两种测厚方法
✔ 可配 7 种测头：F400、F1、F1/90°、F10、CN02、N1
✔ 可存贮 495 个测量值
✔ 可设置限界：对限界外的测量值能自动报警；并可用直方图对一批测量值进行分析
✔ 可外接热敏打印机：可打印测量值、统计值、限界
✔ 具有与 PC 机通讯的功能：可将测量值、统计值传输至 PC 机，以便对数据进行进一步处理
✔ 具有错误提示功能，通过屏显或蜂鸣声进行错误提示
✔ 设有两种关机方式：手动关机方式和自动关机方式
✔ LCD 点阵液晶，可开关背光控制，显示清晰
✔ 按键布局合理，操作简便
✔ 采用国际 9 芯插座
✔ 标准 USB 接口，可通过软件与上位机通讯
✔ 采用 2 节 5 号电池设计，电池更换简单方便
符合标准
GB/T 4956-1985 磁性金属基体上非磁性覆盖层厚度测量，磁性方法
GB/T 4957-1985 非磁性金属基体上非导电覆盖层厚度测量，涡流方法
JB/T 8393-1996 磁性和涡流式覆层厚度测量仪
JJG 889-95 《磁阻法测厚仪》
JJG 818-93 《电涡流式测厚仪》
技术参数
测量原理磁感应和电涡流
探头连接方式分体式导线连接（可更换）
温湿度0–40℃ 20%RH～90%RH
统计功能平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO.）、标准偏差（S.DEV）
工作方式直接方式（DIRECT）和成组方式（Appl）
测量方式连续测量方式（CONTINUE）和单次测量方式（SINGLE）
上下限设置有
存储能力495 个测量值
打印 / 连接计算机选配打印机 / 能连接电脑
关机方式手动和自动
电源AA（5号）电池
可选配探头参数表
| 测头型号 | F400 | F1 | F1/90 | F10 |
N1 （标配） |
CN02 | |
|---|---|---|---|---|---|---|---|
| 工作原理 | 磁感应 | 电涡流 | |||||
| 测量范围（µm） | 0–400 | 0–1250 | 0–1250 | 0–10000 |
0–1250 （铜上镀铬 0–40µm） |
10–200 | |
| 低限分辨力（µm） | 0.1 | 0.1 | 0.1 | 10 | 0.1 | 1 | |
| 示值误差 | 一点校准（µm） | ||||||
| 一点校准 | ±[3%H+1] | ±[3%H+1] | ±[3%H+10] | ±[3%H+1.5] | ±[3%H+1] | — | |
| 示值误差 | 两点校准（µm） | ||||||
| 两点校准 | ±[(1～3)%H+0.7] | ±[(1～3)%H+1] | ±[(1～3)%H+10] | ±[(1～3)%H+1.5] | — | — | |
| 测量条件 | 最小曲率半径（mm） | 凸 1 | 凸 1.5 | 平直 | 10 | 3 | 平直 |
| 基体最小面积的直径（mm） | ф3 | ф7 | ф7 | ф40 | ф5 | ф7 | |
| 最小临界厚度（mm） | 0.2 | 0.5 | 0.5 | 2 | 0.3 | 无限制 | |
注：H 为测量值（µm）
探头选择表
| 基体 | 覆盖层 | 覆盖层厚度不超过 100µm | 覆盖层厚度超过 100µm |
|---|---|---|---|
| 铁、钢等磁性金属 |
有机材料等非磁性覆盖层 （漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等） |
被测面积直径 > 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm 被测面积直径 < 30mm： F400 型测头 0～400µm |
被测面积直径 > 30mm： F1 型测头 0～1250µm F10 型测头 0～10mm 被测面积直径 < 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm |
|
被测面积直径 > 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm 被测面积直径 < 30mm： F400 型测头 0～400µm |
被测面积直径 > 30mm： F1 型测头 0～1250µm F10 型测头 0～10mm 被测面积直径 < 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm |
||
|
非磁性的有色金属覆盖层 （铬、锌、铝、铜、锡、银等） |
被测面积直径 > 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm 被测面积直径 < 30mm： F400 型测头 0～400µm |
被测面积直径 > 30mm： F1 型测头 0～1250µm F10 型测头 0～10mm 被测面积直径 < 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm |
|
|
被测面积直径 > 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm 被测面积直径 < 30mm： F400 型测头 0～400µm |
被测面积直径 > 30mm： F1 型测头 0～1250µm F10 型测头 0～10mm 被测面积直径 < 30mm： F400 型测头 0～400µm F1 型测头 0～1250µm |
||
| 铜、铝、黄铜、锌、锡等有色金属 | 有机材料等非磁性覆盖层 |
被测面积直径 > 5mm： N1 型测头 0～1250µm |
仅用于铜上镀铬： N1 型测头 0～40µm |
| 非磁性的有色金属覆盖层 |
被测面积直径 > 5mm： N1 型测头 0～1250µm |
仅用于铜上镀铬： N1 型测头 0～40µm |
|
| 塑料、印刷线路非金属基体 | — |
被测面积直径 > 7mm： CN02 型测头 10～200µm |
— |
标准配置 & 选配
标准配置：
主机；N1头（涡流）标准片一套（5片）：铝基体，两节 AA（5号）电池；文件资料一套
主机；N1头（涡流）标准片一套（5片）：铝基体，两节 AA（5号）电池；文件资料一套
选配：
热敏打印机；各型探头：F400、F1/90°、F10、CN02
热敏打印机；各型探头：F400、F1/90°、F10、CN02
本仪器符合 GB/T 4956-1985、GB/T 4957-1985、JB/T 8393-1996、JJG 889-95、JJG 818-93 标准
