YLM2000倒置金相显微镜

发布时间:2021-11-29 23:09:39人气:

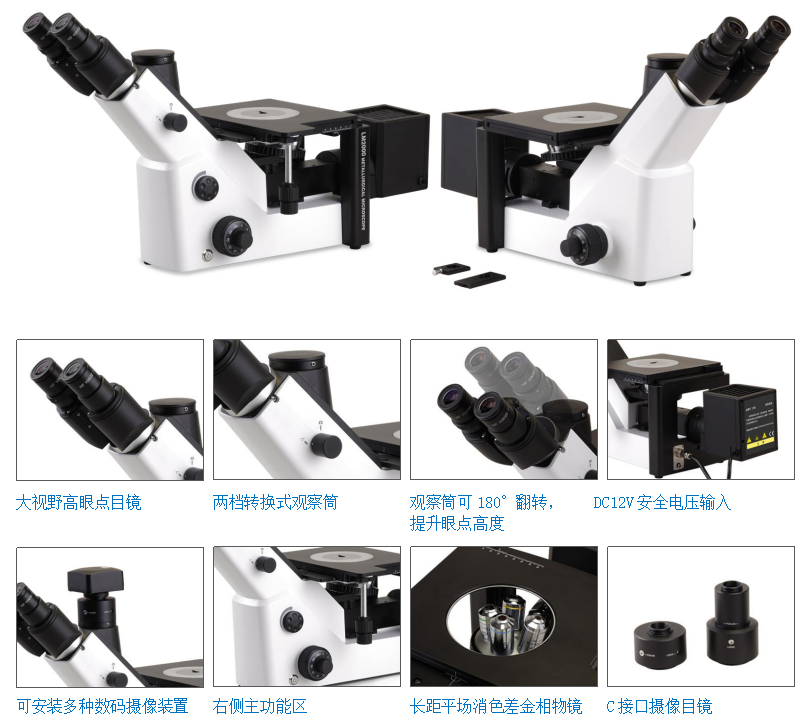

YLM2000倒置金相显微镜


概述


YLM2000型是一款全新研发的倒置金相显微镜,具有明场、偏光观察方式,视野范围大,分辨率高。科勒照明系统,光源采用50W进口卤素灯或5W 长寿命LED灯;电气采用DC12V低电压输入设计使用安全可靠。外形符合人机工程学设计,美观大方,操作简便、舒适。该机型可选配数码工业相机、金相评级软件,及其他附件,适应多种情况观察使用。

主要功能


采用无限远光学系统设计,长距平场消色差金相物镜,大视野、高眼点,分辨率高、成像质量清晰;

● 科勒照明系统,视场背景均匀舒适;

● 照明光源使用12V50W进口卤素灯或5W长寿命LED,电气采用安全DC12V低压输入;

● 外形设计美观,符合人机工程学原理,低手位操作、右手主功能区;

● 双目观察筒可上下180°翻转调整,以适应不同身高需求,操作简便、不易疲劳;

● 可选配数码摄像装置(工业相机)、金相评级软件,亦可升级更多其他附件,以适应更多工况条件使用;

● 适用场合:工厂检测检验、实验室研究、教学实验教室等;

● 应用范围:金属、矿产、陶瓷、电子等。

技术数据


型号

YLM2000

光学系统

LIOS无限远色差校正光学系统

放大倍数范围

50×~1000×

目镜

10X大视野、高眼点平场目镜,视场数Φ22(单位:mm,Φ23可选)

物镜

长工作距离无限远平场物镜:5×/10×/20×/50×/80×/100×(Dry)

观察筒

三目观察筒,45°倾斜,瞳距调节50~75mm,两档转换:100%观察;70%观察,同时30%摄影

物镜转换器

五孔转换器

粗微调焦装置

粗微同轴调焦,粗调行程12mm,微调每圈0.2mm,格值2µm,粗调带松紧调节

载物台

三层机械移动载物台,面积210×180mm,移动范围50×50mm,游标刻度0.1mm

光源电气

12V/50W卤素灯,主机安全低压直流输入:12V5A,适配器宽电压输入:100V~240V

照明装置

反射科勒照明光学系统(可配置蓝、绿、黄、灰滤色片和磨砂玻璃片)

偏光装置

起偏器,检偏器

摄像接口

1×/0.75×/0.5×C-Mount接口

数码摄像装置

可配置通用C接口数码摄像装置及软件系统

数码照相装置

可配置CANON、NIKON、OLYMPUS等多种数码相机

金相分析系统

专业金相分析评级软件


物镜技术参数及配置 (单位:mm)



物    镜

数字孔径N.A.

工作距离

配置

长工作距

无 限 远

平场物镜

LPL  5×

0.15

15.00

LPL 10×

0.25

10.70

LPL 20×

0.40

11.90

LPL 50×

0.75

3.00

LPL 80×

0.80

2.73

LPL100×(Dry)

0.90

1.10

注:“●”为标配,“○”为选配

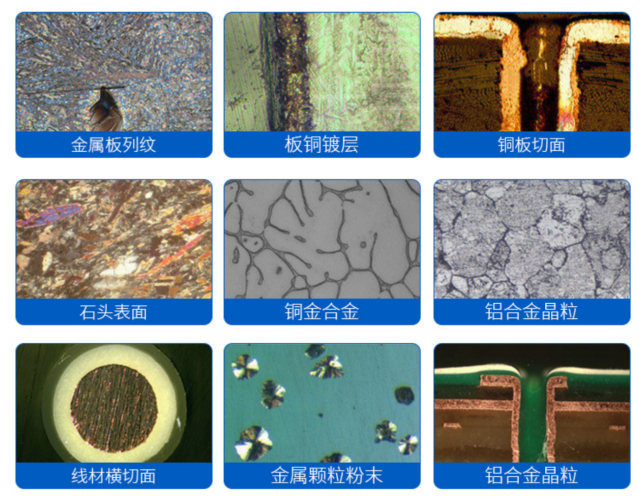

金相效果图
