金相试样双盘自动磨抛机 YLMP-3S

发布时间:2021-11-28 11:58:24人气:

重要注意事项和安全信息

Important notices and safety information

YLMP-3S型自动磨抛机为双盘台式机,是依据国际标准,采用国际先进工艺技术制造的新一代高精度、制样过程自动化的研磨抛光设备。

具备磨抛盘旋转方向可任意选择、磨抛盘可快速更换;多试样夹试器和气动单点加载等功能。本机采用了先进的微处理器控制系统,使得磨抛盘、磨抛头的转速实现无级可调,制样压力、时间设定直观、便捷。只需更换磨抛盘或者砂纸和织物即可完成磨、抛工序的操作。从而使本机展现了更加广泛的应用性。具有转动平稳、安全可靠、噪音低及采用铸铝底座增加了磨抛的刚性等特点。

本机带有水冷却装置,可以在研磨时对试样进行冷却,以防止因试样过热而破坏金相组织并随时将磨粒冲刷排走;再配以玻璃钢外壳和不锈钢标准件,在外观上更加美观大方,并提高了防腐、防锈性能且易清洁。

适用于对金相试样的粗磨、精磨、粗抛光至精抛光过程进行自动制样。是企业、科研单位以及大专院校实验室的理想制样设备。

主要技术指标

Main Specifications

¢ 磨抛盘直径: φ250mm(可订制φ230mm、φ300mm

¢ 磨抛盘转速: 50-1000 r/min(无极调速)以及400 / 600 / 800 / 1000 r/min(四级定速)

¢ 磨抛盘转向: 可调正反转选择

¢ 磨抛头转速: 5-150 r/min(无极调速)

¢ 制备样数量: 6

¢ 加荷范围: 5-60牛顿

¢ 制样时间: 0-3000 S

¢ 试样直径: 出厂标配φ30mm(可订制直径φ22-φ45mm

¢ 输入电压: 单相 AC220V  50Hz

¢  率: 900W

¢ 外形尺寸: 755*815*690mm

¢     重: 89KG

各部件功能简介

Brief introduction of each component function

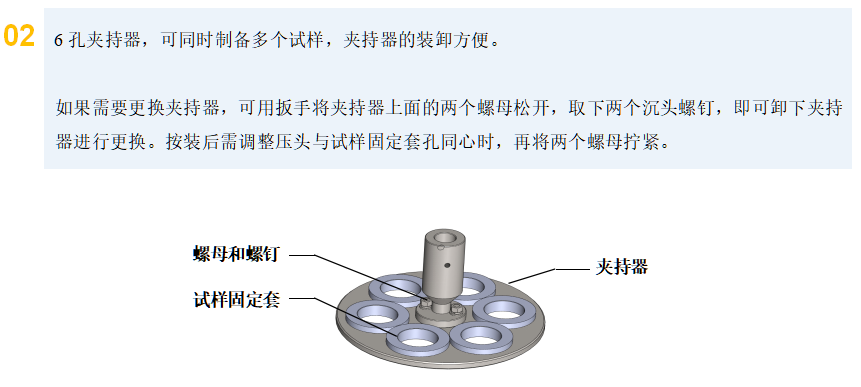

夹持器:对试样进行固定,通过压头可产生0-0.7Mpa压力。

回转水嘴:磨抛过程中可对试样进行冲洗;可根据需要开关或转动。

挡水圈:磨抛过程中防止水外溅。

磨抛机控制面板:对工作盘进行转速方向及磨抛时间设置;整机启动、停止控制。

磨抛头:内含机械电气控制,是整机组成的重要部分。

磨抛头控制面板:调节压力控制参数调节。

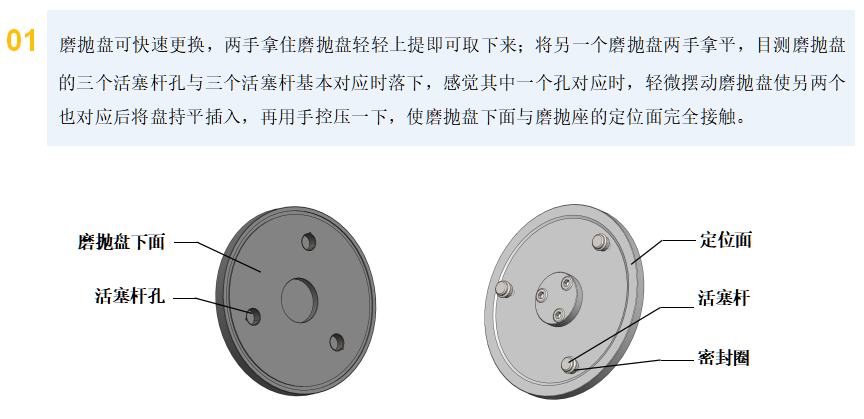

磨抛盘:也称“工作盘”,是磨抛试验的重要组成部分,将砂纸、绒布等耗材固定在上面,对试样进行磨抛。

可调式减震底脚:调节机身水平、稳固。

产品优势

Product advantages

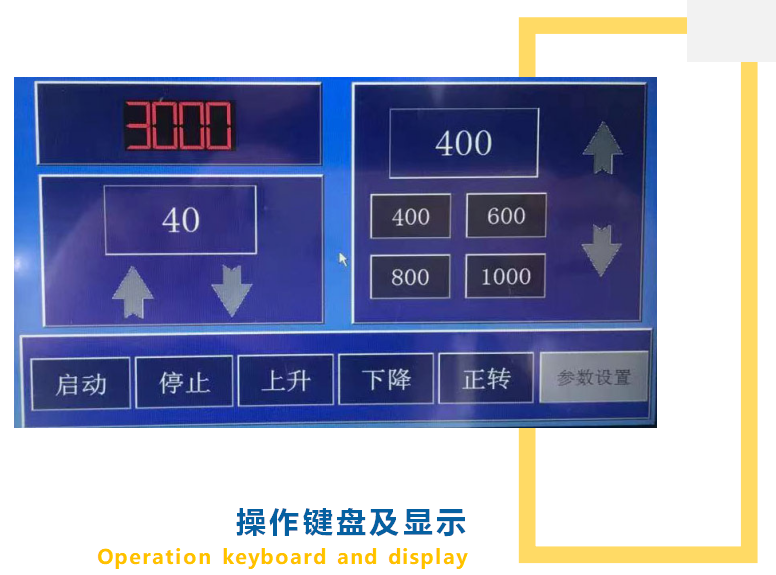

液晶显示器从上向下依次显示时间,转速,运转方向。

【速度+】无极调速(↑)是增大速度。停止或者运行时都可调整。

【速度-】无极调速(↓)时减小速度。停止或者运行时都可调整。

【定速1】机器定速运转选择200/分钟

【定速2】机器定速运转选择600/分钟

【定速3】机器定速运转选择800/分钟

【定速4】机器定速运转选择1000/分钟

【正/反】磨抛盘运行方向选择,如果当前正转,按一下反转。

【压力表】当使用本机时压力表起初应调为0.1mpa,然后机器运转时转动旋钮(+)逐渐加大压力。

【参数设备菜单】转速、工作时间等参数设置。


Packing List

名          称

规  格

单 位

数 量

备 注

气动研磨/抛光机

YLMP-3S

1


产 品 说 明 书


1


产 品 合 格 证


1


装    箱    单


1


抛  光  织  物

Φ250mm

2


金  相  砂  纸

Φ250mm

8


磨    抛    盘

Φ250mm

2


铝    扣    圈

Φ250mm

2


排    水    管


1


进    水    管


1


耐    压    管

Φ8*3000mm

1


油 水 分 离 器


1


磁    性    盘


2


防    粘    盘


5


调  平  底  脚


4


   源    线


1


防    尘    盖


2


挡    水    圈


2
