重要注意事项和安全信息

Important notices and safety information

YLMP-3型单盘自动磨抛机为单盘台式机，是依据国际标准，采用国际先进工艺技术制造的新一代高精度、制样过程自动化的研磨抛光设备。

具备磨抛盘旋转方向可任意选择、磨抛盘可快速更换；多试样夹试器和气动单点加载等功能。本机采用了先进的微处理器控制系统，使得磨抛盘、磨抛头的转速实现无级可调，制样压力、时间设定直观、便捷。只需更换磨抛盘或者砂纸和抛光织物即可完成磨、抛工序的操作。从而使本机展现了更加广泛的应用性。具有转动平稳、安全可靠、噪音低及采用铸铝底座增加了磨抛的刚性等特点。

本机带有水冷却装置，可以在研磨时对试样进行冷却，以防止因试样过热而破坏金相组织并随时将磨粒冲刷排走；再配以玻璃钢外壳和不锈钢标准件，在外观上更加美观大方，并提高了防腐、防锈性能且易清洁。

适用于对金相试样的粗磨、精磨、粗抛光至精抛光过程进行自动制样。是企业、科研单位以及大专院校实验室的理想制样设备。

主要技术指标

Main Specifications

¢ 磨抛盘直径： φ250mm（可订制φ230mm、φ300mm）

¢ 磨抛盘转速： 50-1000 r/min（无极调速）以及400 / 600 / 800 / 1000 r/min（四级定速）

¢ 磨抛盘转向： 可调正反转选择

¢ 磨抛头转速： 5-150 r/min（无极调速）

¢ 制备样数量： 4个（可定制6个）

¢ 加荷范围： 0-0.7Mpa可调，出厂参数设置为0.2Mpa以内

¢ 制样时间： 0-3000 S

¢ 试样直径： 出厂标配φ30mm（可订制直径φ22-φ45mm）

¢ 输入电压： 单相 AC220V  50Hz

¢ 总 功 率： 900W

¢ 外形尺寸： 455*785*700mm

¢ 净    重： 50KG

各部件功能简介

Brief introduction of each component function

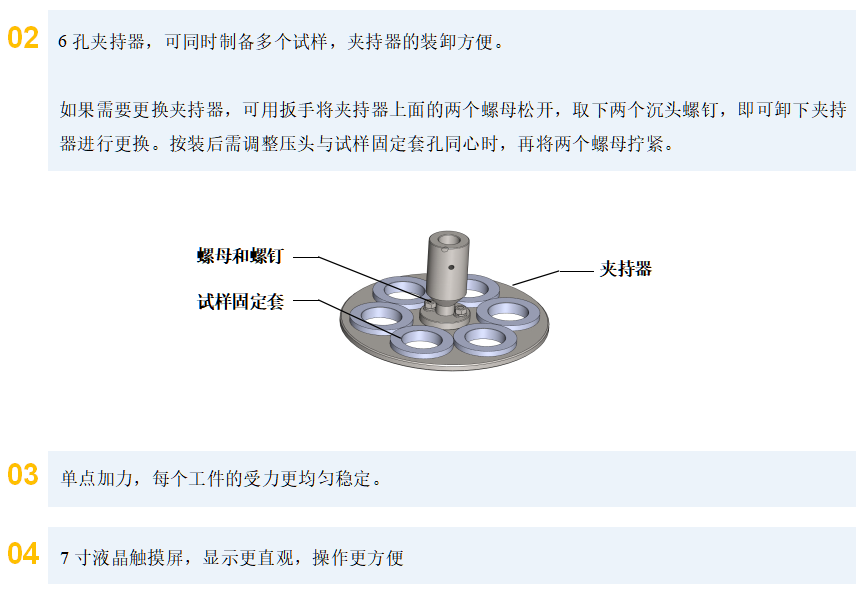

夹持器：对试样进行固定，通过压头可产生0-0.7Mpa压力。

回转水嘴：磨抛过程中可对试样进行冲洗；可根据需要开关或转动。

挡水圈：磨抛过程中防止水外溅。

磨抛机控制面板：对工作盘进行转速方向及磨抛时间设置；整机启动、停止控制。

磨抛头：内含机械电气控制，是整机组成的重要部分。

磨抛头控制面板：调节压力控制参数调节。

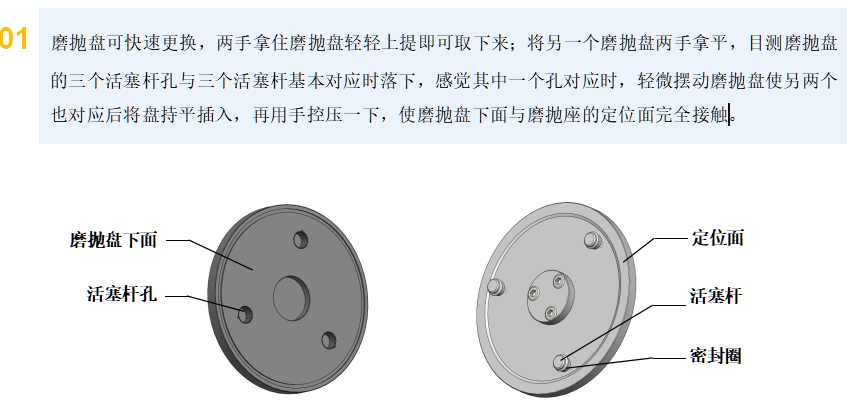

磨抛盘：也称“工作盘”，是磨抛试验的重要组成部分，将砂纸、绒布等耗材固定在上面，对试样进行磨抛。

可调式减震底脚：调节机身水平、稳固。

产品优势

Product advantages

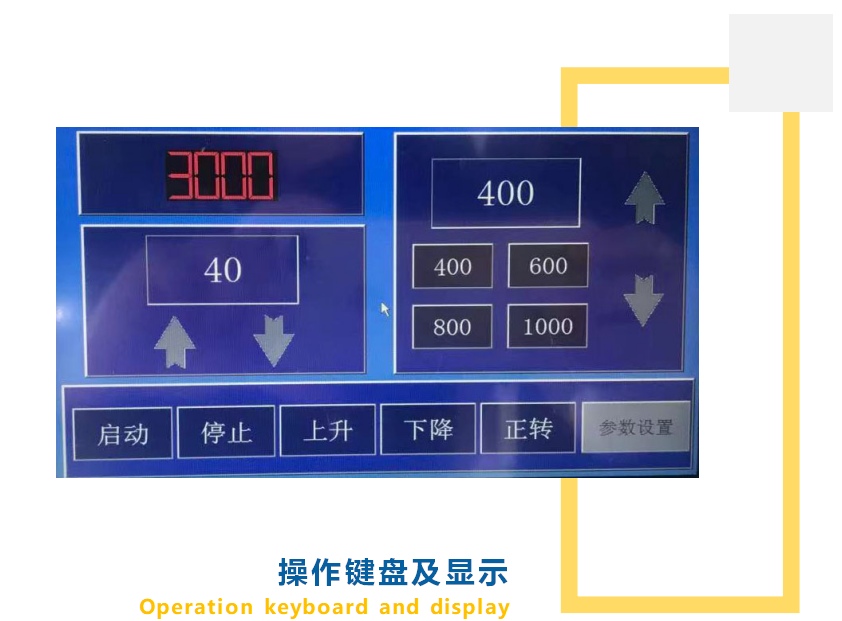

液晶显示器从上向下依次显示时间，转速，运转方向。

【速度+】无极调速（↑）是增大速度。停止或者运行时都可调整。

【速度-】无极调速（↓）时减小速度。停止或者运行时都可调整。

【定速1】机器定速运转选择200转/分钟

【定速2】机器定速运转选择600转/分钟

【定速3】机器定速运转选择800转/分钟

【定速4】机器定速运转选择1000转/分钟

【正/反】磨抛盘运行方向选择，如果当前正转，按一下反转。

【压力表】当使用本机时压力表起初应调为0.1mpa，然后机器运转时转动旋钮（+）逐渐加大压力。

【参数设备菜单】转速、工作时间等参数设置。

装 箱 单

Packing List
