重要注意事项和安全信息

Important notices and safety information

YMP-1S型磨抛机为单盘台式机。

该磨抛机由底座、抛光盘和塑料压制的挡水罩组成。本机采用玻璃钢外壳，使该机在外观上更美观大方。

本机带有冷却装置，可以在预磨时对试样进行冷却，以防止因试样过热而破坏金相组织。

该机使用方便、安全可靠，是工厂、科研单位以及大专院校实验室的理想制样设备。

适用于对金相试样进行预磨和抛光操作。是用户用来制作金相试样必不可少的设备。

主要技术指标

Main Specifications

¢ 抛光盘直径： Φ203mm(可定制Φ230、Φ250)

¢ 磨抛盘转速： 50-1000转无极调速 150/300/600/800min四级定速。

¢ 工作电压： 220V  50HZ

¢ 输入功率： 550W

¢ 外形尺寸： 500*910*475mm

¢ 净    重： 41KG

各部件功能简介

Brief introduction of each component function

底座：电动机固定在底座上；轴通过三角皮带传动。

抛光盘：抛光盘套在轴上，由键带动而转动；开关直接固定在机身上；可移动的喷水管的流量由面板旋钮调节控制；废液可由塑料盘中的排水管排出。

挡水罩：磨抛过程中防止水外溅。

磨抛机控制面板：对工作盘进行转速方向及磨抛时间设置；可移动的喷水管的流量；整机启动、停止控制。

产品优势

Product advantages

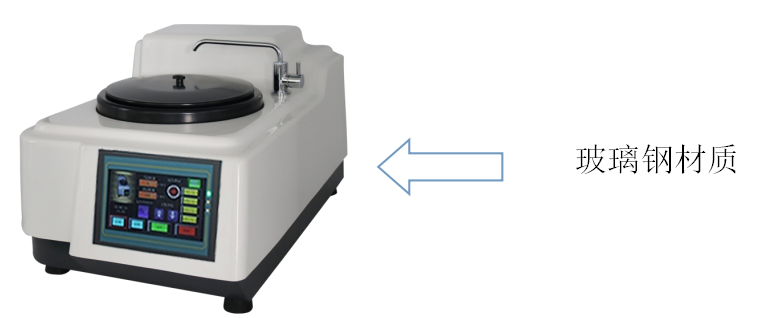

01 本机采用玻璃钢外壳，使该机在外观上更加美观大方并具有很好的防腐蚀性。

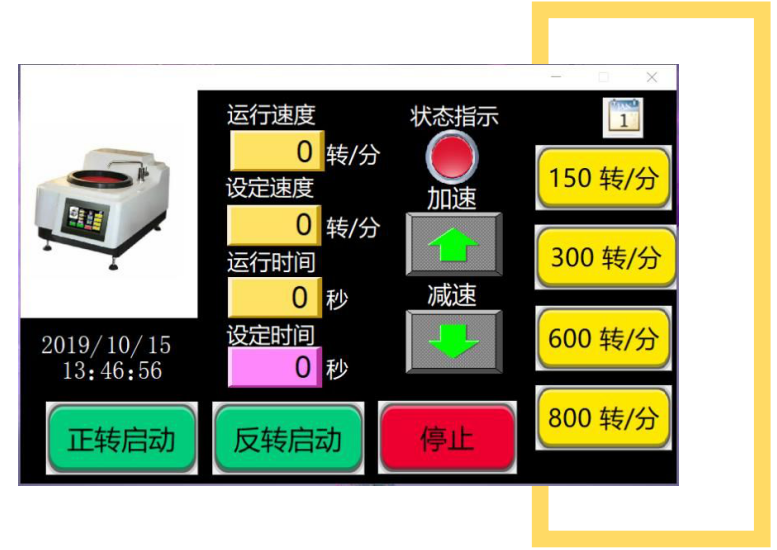

操作键盘及显示

Operation keyboard and display

液晶显示器显示正转启动、反转启动、停止和150/300/600/800r/min转速。

【加速】无极调速（↑）是增大速度。停止或者运行时都可调整。

【减速】无极调速（↓）是减小速度。停止或者运行时都可调整。

【定速1】机器定速运转选择150转/分钟

【定速2】机器定速运转选择300转/分钟

【定速3】机器定速运转选择600转/分钟

【定速4】机器定速运转选择800转/分钟

【正转启动】磨抛盘运行方向选择正转。

【反转启动】磨抛盘运行方向选择反转。

【停止】停止机器运转。

装 箱 单

Packing List
